研削盤

​
​

1940年（昭和15年）に円筒研削盤CGA型を完成させて以来、1963年に平面研削盤、1970年に円筒・両頭研削盤の技術提携にて更に技術力を上げ、次々に精密研削盤を発売。以降独自に要素技術を集積した高信頼性研削盤を自動車業、ベアリング業界をはじめとする各種業界にご提供してまいりました。品質と自動化を軸に現場にマッチした高信頼性研削盤を今後もご提供してまいります。

コマツNTCの要素技術

コマツNTCは自動車産業におけるパレートレイン部品生産のためのフルオートメーションラインを多数納入してまいりました。
そこで培われた、耐久性、信頼性、数多くのアイディアを形にし各要素技術を高次元に引き上げています。

自動車産業加工ライン

24時間稼働においても安定した品質と精度を保つ構造と耐久性

搬送バリエーション

各種ワーク形状や加工姿勢に合わせ最適な搬送システム選定

流体制御技術

応答性と高い位置決め精度に加え耐久性も兼ね備えています。

製品ラインナップ

円筒研削盤シリーズ

自動車産業で培われた信頼と実績の研削盤

プロファイル研削盤シリーズ

切込み軸は微細送りによるカム形状追従型高精度研削盤

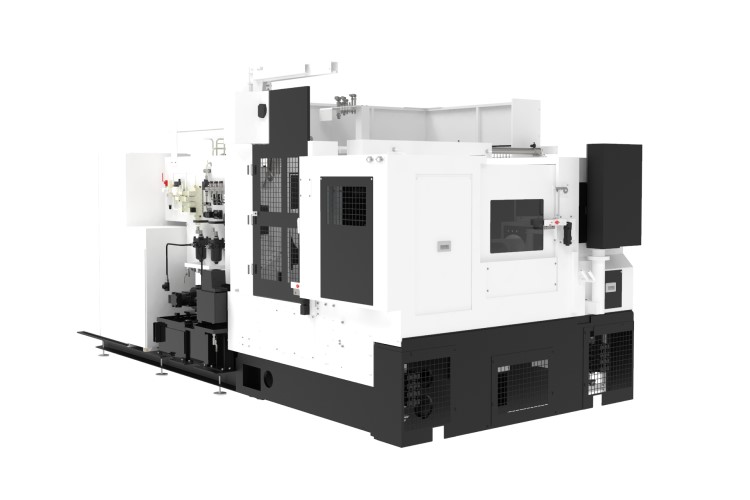

クランクピン研削盤シリーズ

高精度に必要な技術要素を集結したオービット研削盤

心無し研削盤シリーズ

受け継がれる伝統と実績。高信頼性ベストセラーマシン

両頭研削盤シリーズ

極めて高い剛性と高精度で効率的生産にお応えします。

大型プロファイル研削盤

砥石軸受けは、金属接触無しのNTC油ハイブリッド軸受で、高剛性・振動抑制と高い安定性を確保しています。

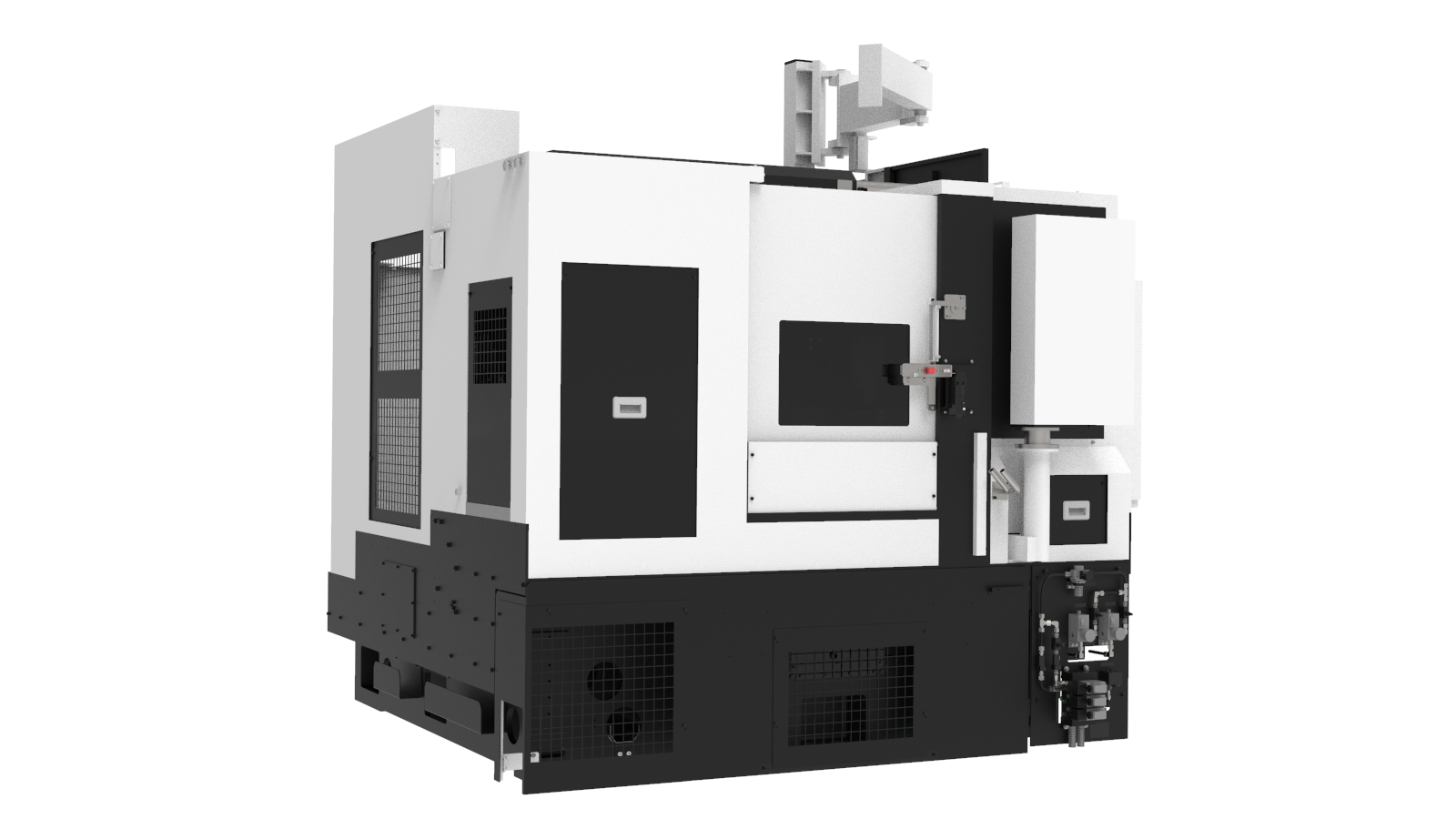

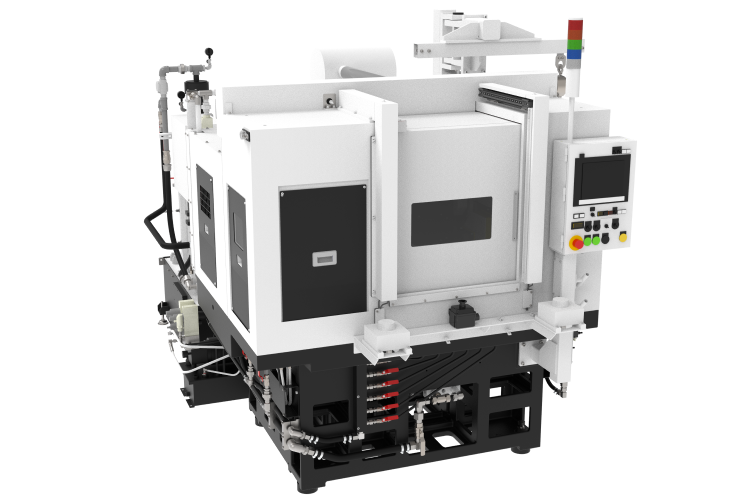

■ 円筒研削盤

　[ ]内 option
製品外観 製品名 センター間距離
mm		 振り
mm		 砥石径
mm		 砥石幅
mm		 周速
m/s
NTG-4SP 250/350 Φ150 400 25 120
NTG-6SP 630 Φ350 450 35 120

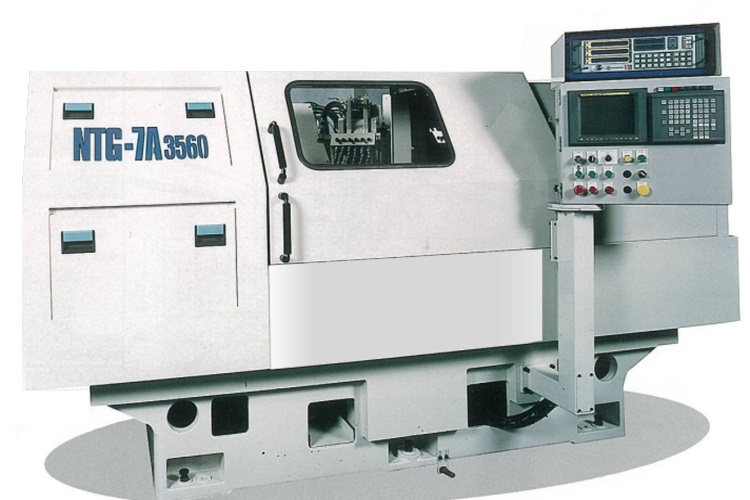

NTG-7MAS3560 600 Φ350 760 120 60
NTG-7A45125 1,250 Φ450 760 120
[200] 		60
NTG-9P3560 600 Φ350 910 120 60
NTG-7SA 630 Φ350 760 120
[150] 		60

■ プロファイル研削盤

製品外観 製品名 センター間距離
mm		 振り
mm		 砥石径
mm		 砥石幅
mm		 周速
m/s
NTG-4SC 250 Φ150 400 25 120
NTG-CM28125 1,250 Φ279 350
100 		60 120
60
NTG-CMS3563 630 Φ350 350
130
100
80 		50 120[160]
80
72
60
PX3560 600 Φ350 350
130 		60 120
80

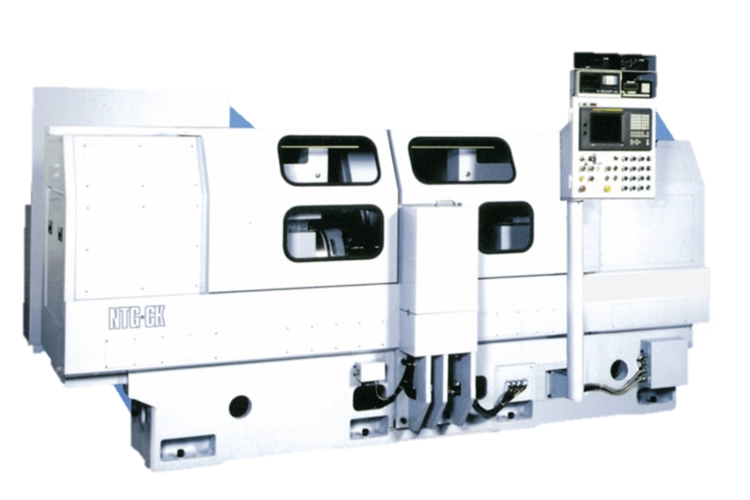

■ クランクピン研削盤

製品外観 製品名 センター間距離
mm		 振り
mm		 砥石径
mm		 砥石幅
mm		 周速
m/s
NTG-CKS2 3570 （2頭式） 700/1,000 Φ350 550 40 120
NTG-CK45125 1,250 Φ450 1,065 100 60

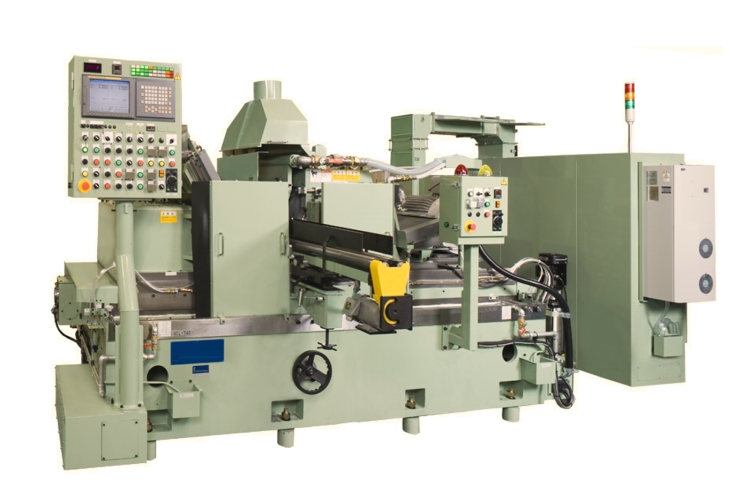

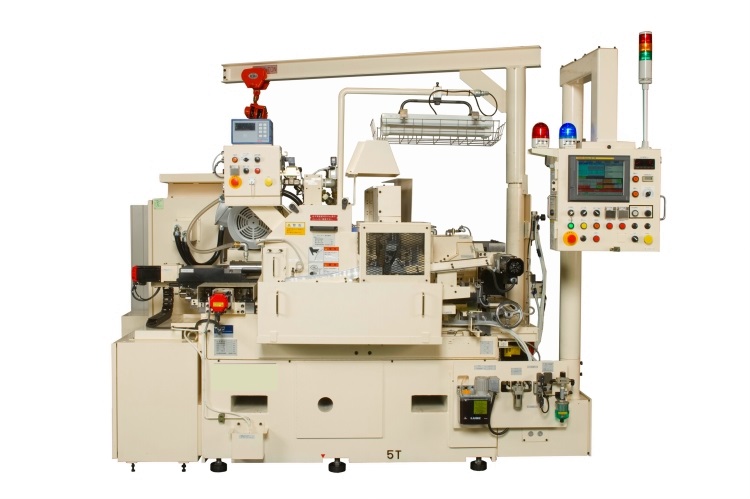

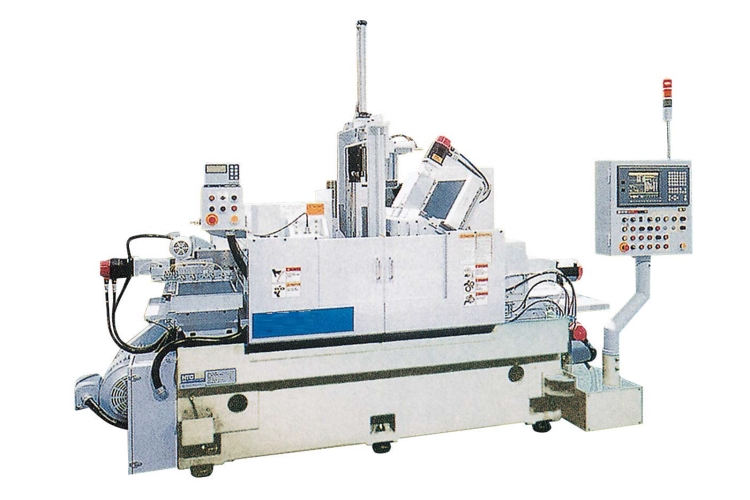

■ 心無し研削盤

製品外観 製品名 研削可能外径
mm		 最大研削幅
mm		 研削砥石外径
mm		 研削砥石幅
mm		 調整車外径
mm
CLG-1V Φ1.5~Φ50 120 Φ610 125 Φ355
CLG-3BN Φ1.5~Φ120 300 Φ610 305 Φ330
CLG-5BN Φ1.5~Φ120 500 Φ610 510 Φ355
CLG-5BL Φ1.5~Φ150 500 Φ610 510 Φ430

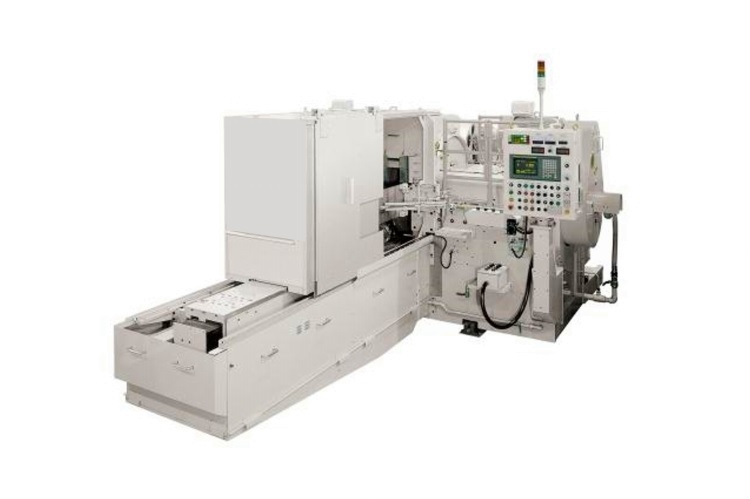

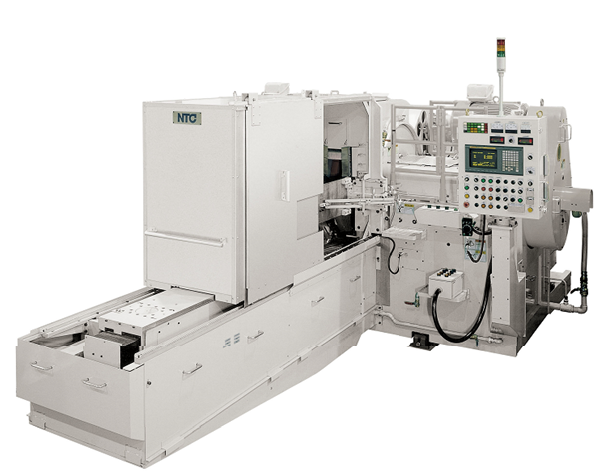

■ 両頭研削盤

製品外観 製品名 研削可能外径
mm		 最大研削幅
mm		 研削砥石外径
mm		 研削砥石幅
mm		 送りローラ外径
mm
DSG-3H Φ50 25 Φ305 50 Φ140
DSG-5H Φ130 55 Φ585 65 Φ150
DSG-7H Φ250 75 Φ760 80 Φ150
DSG-10H Φ400 100 Φ1,065 50 Φ150

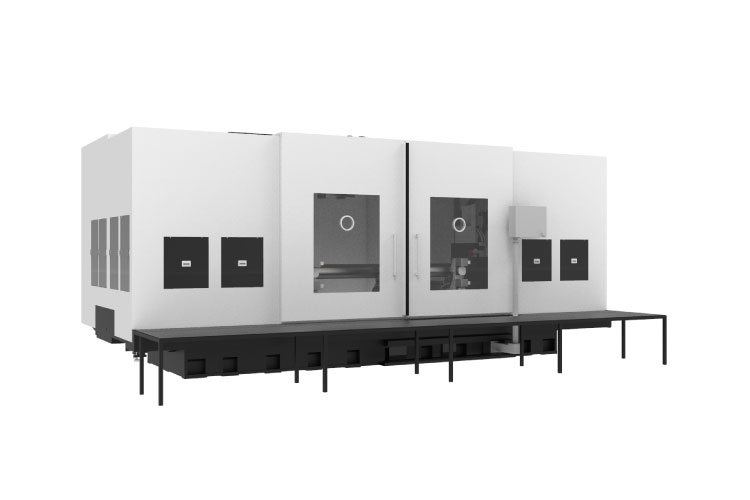

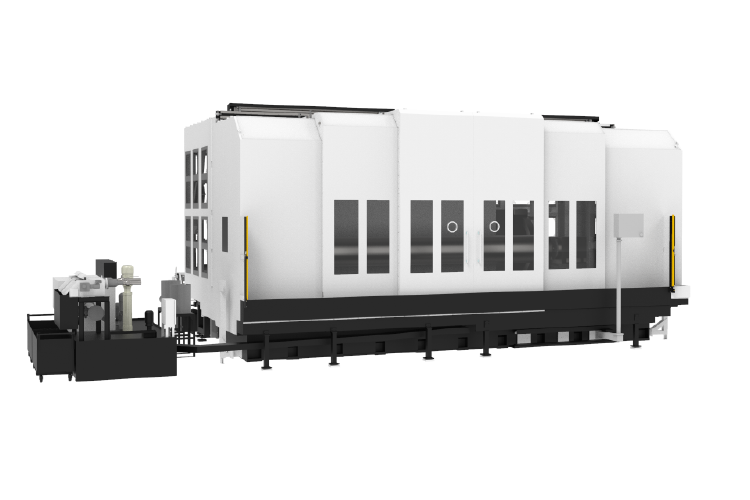

■ 大型プロファイル研削盤

製品外観 製品名 最大ワーク長さ
mm		 振り
mm		 砥石径
mm		 砥石幅
mm		 周速
m/s
NTG-CKS2 50320
(二等式)
 		3,200 Φ500 Φ950 100 80
NTG-CKS1 90600
(一頭式)
 		6,000 Φ900 Φ1,500 180 30
