クランクシャフト・カムシャフト測定機

​
​

バランス測定機DDシリーズは、素材状態のクランクシャフトを測定して動バランス中心を算出することで、動バランスに大きな影響を与えるセンタ穴の最適な加工位置を導きます。従来のバランス測定機とは全く異なるコンセプトで、クランクシャフト加工ラインにイノベーションを提供します。
精度測定機GDBV-2シリーズは1台でクランクシャフト・カムシャフト両方の精度測定が可能。簡単なプログラム変更で複数のワーク種に対応が可能です。

コマツNTCのテクノロジー

高い生産性には、容易に高精度測定できる自動化と柔軟性が必要となり、パワートレインの生産ラインで培ったフレキシブル性が注ぎ込まれています。

自動車産業加工ライン

豊富なクランクシャフト加工ラインへの納入実績は、安定測定のための最適なチャック方式を提案します。

ライン対応高速処理

クランクラインのサイクルタイムに対応できる初、高精度・高速レーザー測定および演算データ出力処理

測定・認識・処理

コマツNTCのInnovationから生まれたカウンターウェイトレーザー測定方式による歩留まり率向上処理技術

製品ラインナップ

クランクシャフト
バランス測定機

クランク・カムシャフト
精度測定機

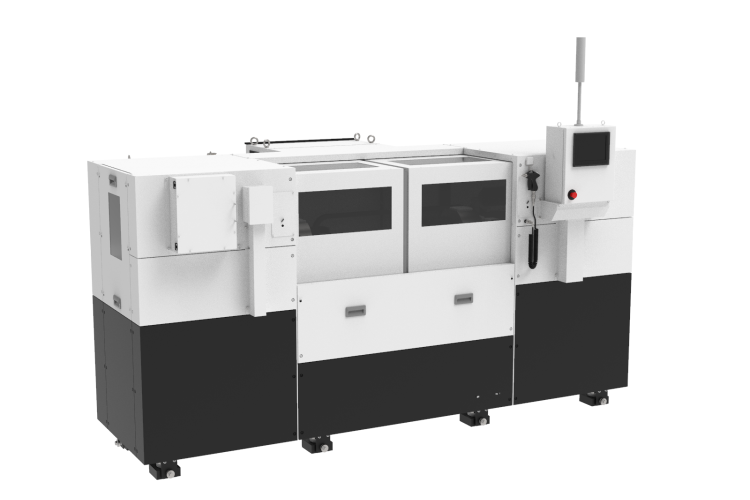

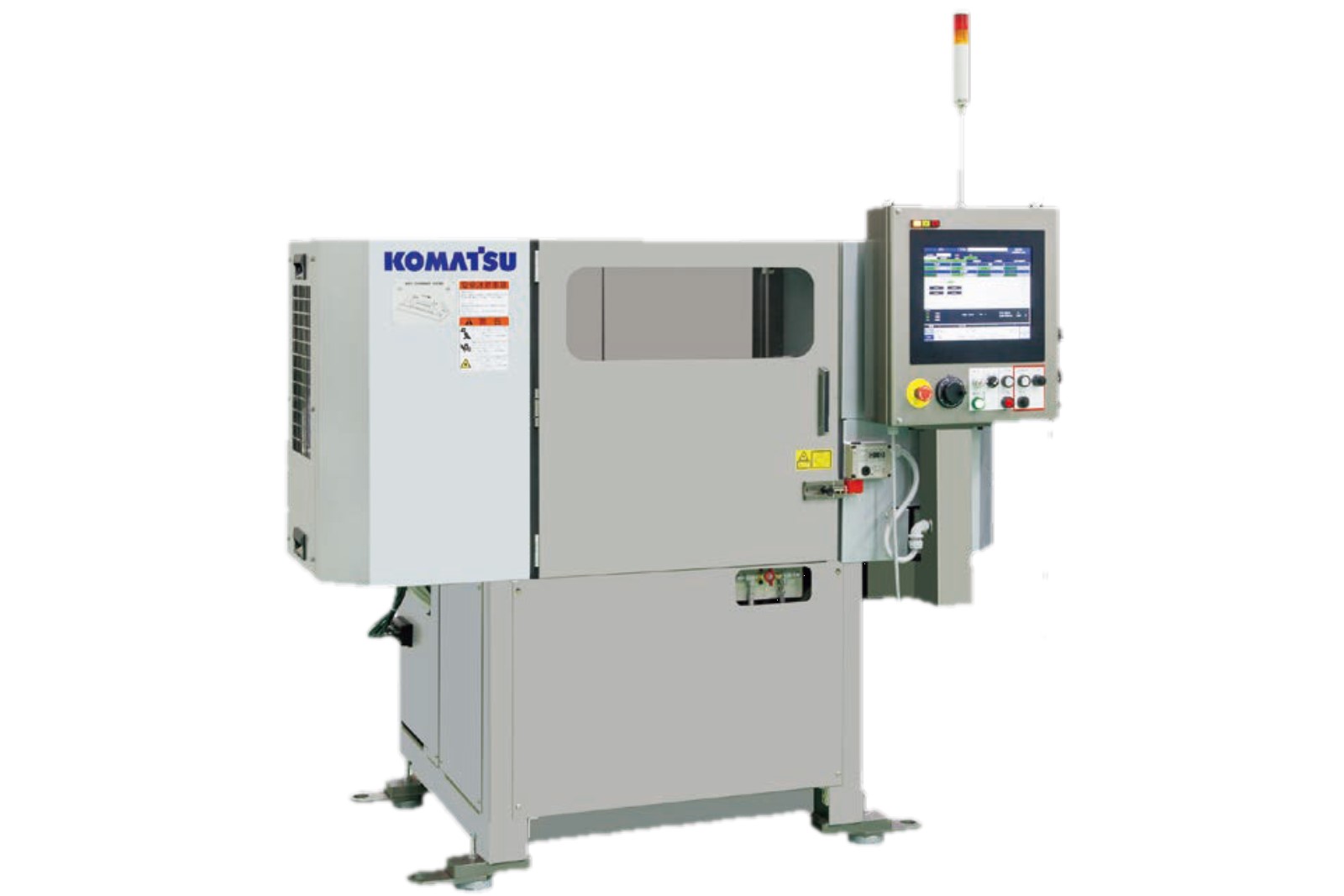

■ クランクシャフト バランス測定機

製品外観 製品名 最大ワーク長
mm		 最大ワーク振り
mm		 最大ワーク質量
kg		 測定ストローク(半径方向)
mm		 測定ストローク(長手方向)
mm		 機械サイズ（幅×奥行×高さ）
mm		 機械質量
kg
DD200 630 200 30 1,800 x 1,150 x 1,600 1,200
DD300 1,300 300 200 3,600 x 2,000 x 1,800 3,300

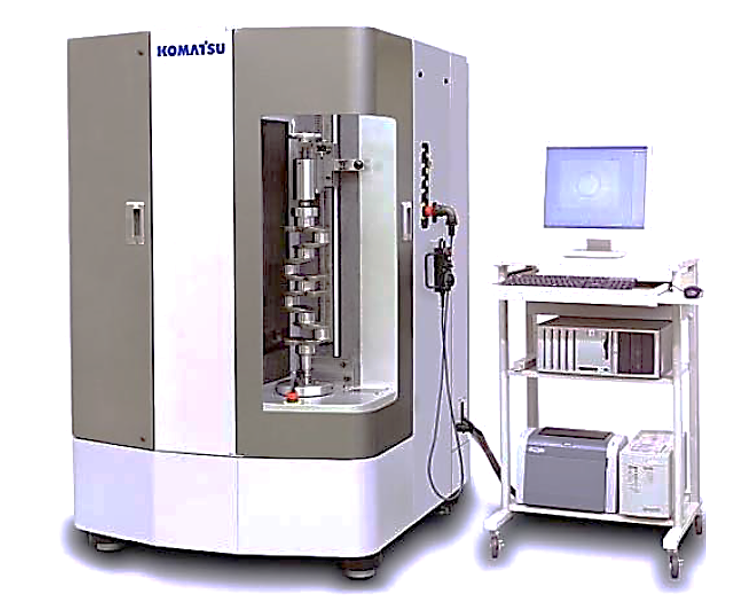

■ クランク・カムシャフト 精度測定機

製品外観 製品名 最大ワーク長
mm		 最大ワーク振り
mm		 最大ワーク質量
kg		 測定ストローク(半径方向)
mm		 測定ストローク(長手方向)
mm		 機械サイズ（幅×奥行×高さ）
mm		 機械質量
kg
GDB080V-2 750 290 100 200 800 1,160 x 1,000 x 1,810 1,900
GDB120V-2 1,250 290 200 200 1,300 1,160 x 1,000 x 2,070 2,000
GDB200V-2 2,000 390 400 250 2,100 1,300 x 1,500 x 3,270 7,300
