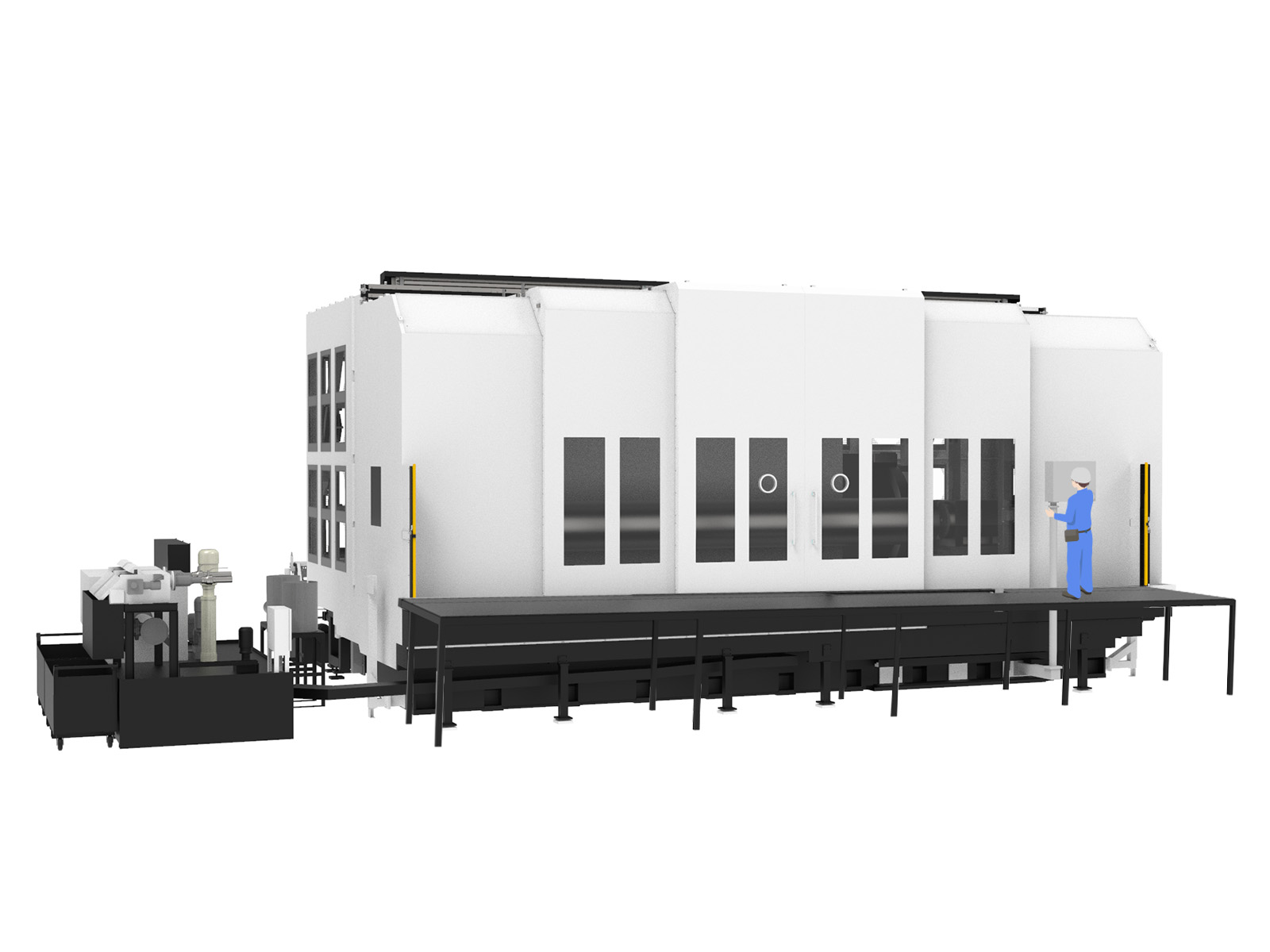

大型プロファイル研削盤 NTG-CKS1 90600

> 製品一覧



建設機械・発電・ポンプ・舶用向け　大型クランクシャフト研削盤

大型クランクシャフト対応

  • 大型シャフト加工対応は、ワークおよび各ユニットも大型化・重量化しシャフト変形・位置決めおよび環境等が課題となります。コマツNTCは長年の実績・豊富なテクノロジーおよび技術力で安定生産をサポートします。




主な特徴・仕様

高精度位置決め

  • 砥石台切込みにはNTC独自の油静圧スライドとリニアモータ駆動の採用とNTC真円度補正システムが相まって振動を抑えた高速で高精度なプロファイル研削を可能としています。

高信頼性砥石軸受け

  • 砥石軸受けは、金属接触無しのNTC油ハイブリッド軸受で、高剛性・振動抑制と高い安定性を確保しています。

全自動NCワークレスト

  • 重量シャフト変形防止に全ジャーナルを自動測定し、NCワークレストを最適ポジションに設定。シャフトの特性に合わせて調整が可能で操作性と段取性を高めています。

環境とユーザーフレンドリー

  • 密閉型全体カバーと研削部局所密閉カバーの採用により研削ミストの飛散を解消。また自動測定機能・補正システムおよび加工状態監視モニターでオペレータをサポートします。
機械仕様項目 単位 標準仕様値
テーブル上振り mm 900
最大ワーク長さ mm 6,000
加工物最大重量 kg 6,000
砥石サイズ（外/幅/内） mm Φ1,500 / 180 / 1,050
制御装置 Maker FANUC
マシンサイズ（幅/奥行） mm 15,400 / 7,700
マシン重量 kg 82,000
