磨床

​
​

自1940年成功研发圆筒磨床CGA型以来，我们1963年通过平面磨床技术合作，1970年通过外圆和双端面磨床的技术合作进一步提升技术实力，并陆续发布精密磨床。此后，我们不断积累核心技术，向汽车行业、轴承行业等各领域提供高可靠性磨床。未来，我们也将继续以品质和自动化为核心，为客户提供适合现场需求的高可靠性磨床。

小松NTC的技术要素

NTC 汽车产业提供了众多用于动力总成部件生产的全自动化生产线。通过这些项目积累的丰富经验与创新理念，已转化为具体成果，并将各项技术提升到更高的水平。

汽车工业加工线

结构坚固，经久耐用，24 小时运行时质量稳定，精度高

多样化输送方案

选择最佳输送系统，以适应各种工件形状和加工姿势

流体控制技术

它集高耐用性，高响应性和高定位精度于一身

产品范围

外圆磨床系列

经过汽车行业长期历练的高可靠性磨床

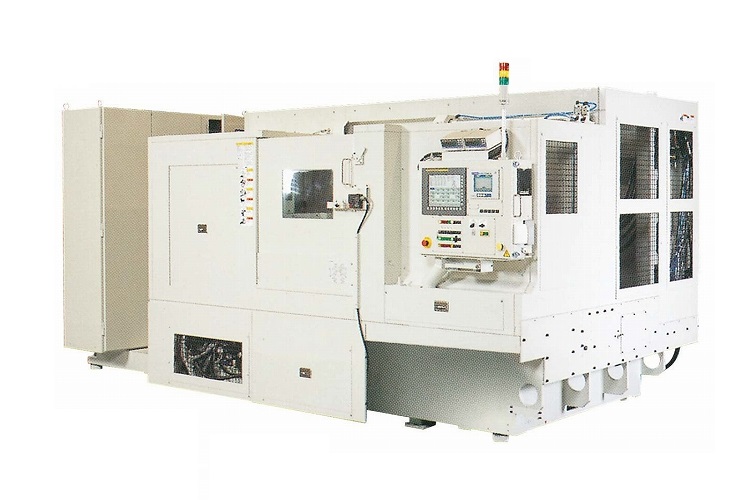

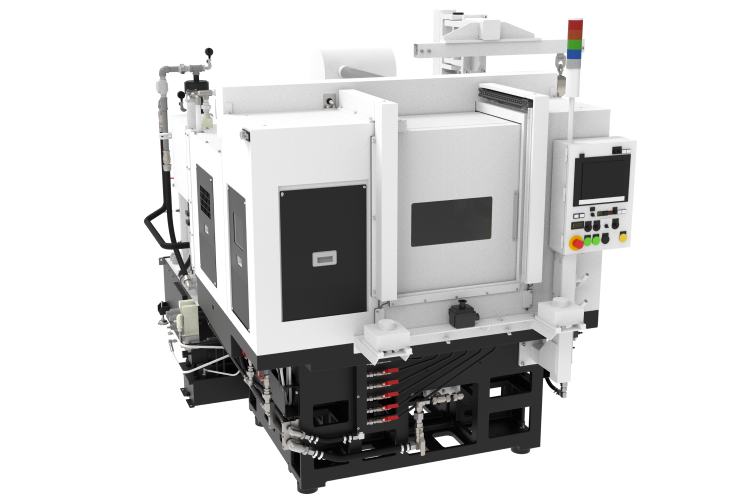

成型磨床系列

砂轮轴可进行微细切削进给，高精度随动加工凸轮型线

曲轴连杆颈磨床

此款磨床汇集了高精度加工所需的核心尖端技术

无心磨床系列

传承匠心与卓越实绩，备受信赖的畅销机型

双端面磨床系列

卓越的刚性与高精度，助力高效生产

大型轮廓磨床

砂轮轴承为NTC油混复合轴承，无金属接触，能抑制振动，确保高刚性、高稳定性。

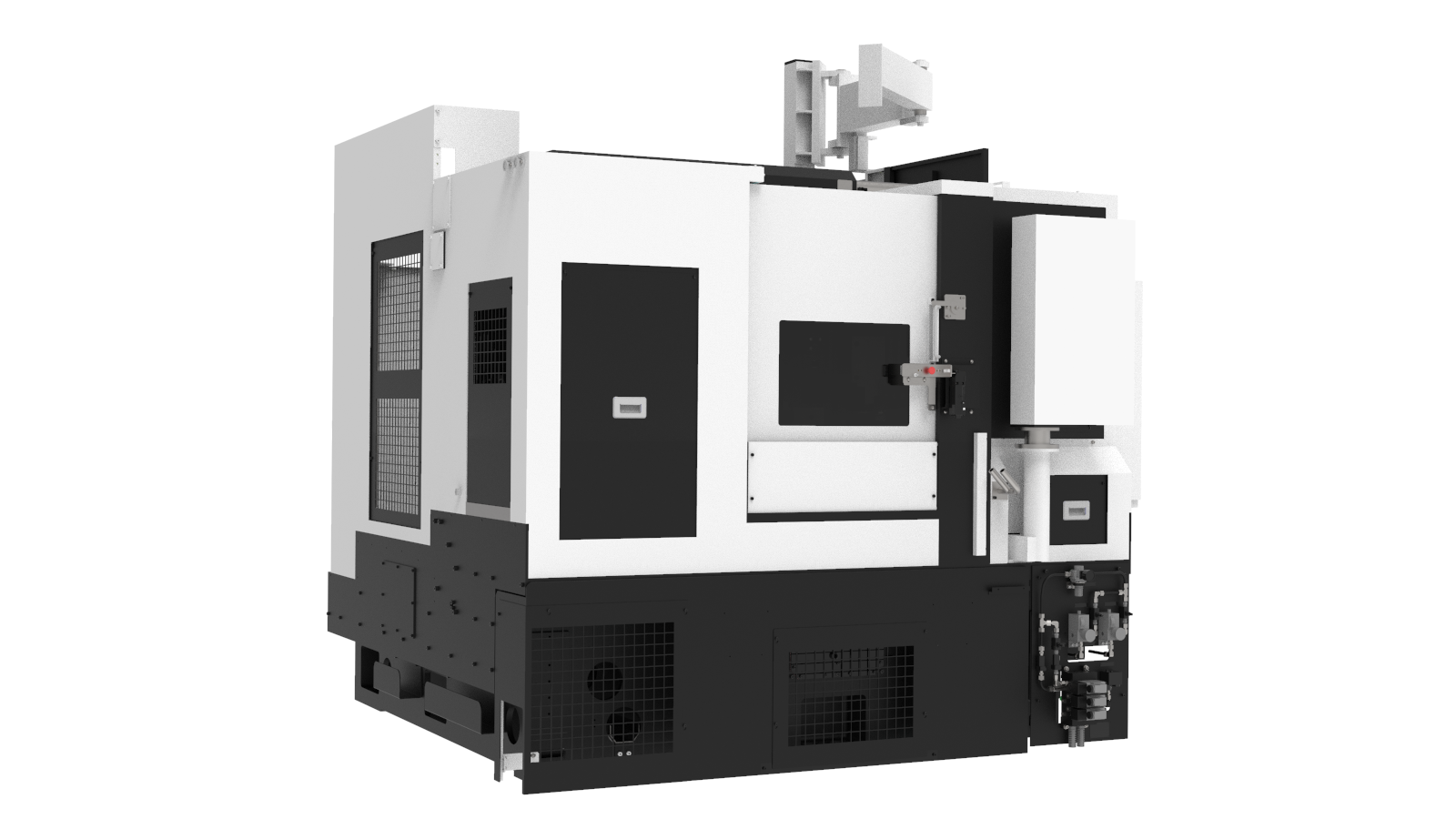

■ 外圆磨床

　[ ] 选项
产品外观 产品名称 顶尖间距
mm		 回转直径
mm		 砂轮直径
mm		 砂轮宽度
mm		 砂轮表面速度
m/s
NTG-4SP 250/350 Φ150 400 25 120
NTG-6SP 630 Φ350 450 35 120

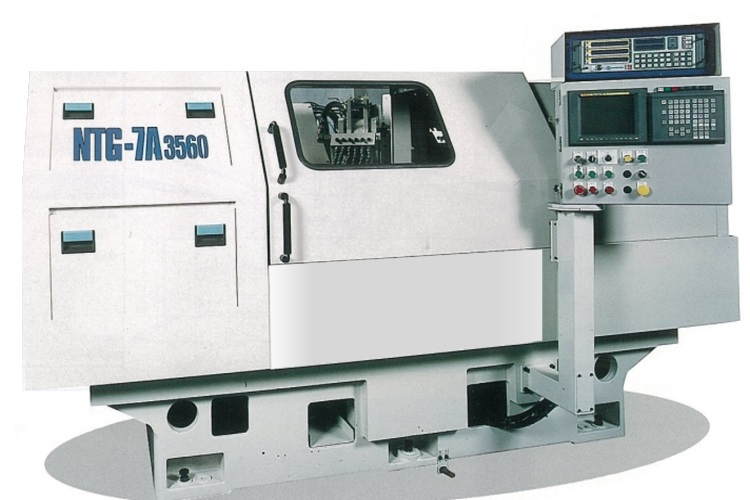

NTG-7MAS3560 600 Φ350 760 120 60
NTG-7A45125 1,250 Φ450 760 120
[200] 		60
NTG-9P3560 600 Φ350 910 120 60
NTG-7SA 630 Φ350 760 120
[150] 		60

■ 成型磨床

产品外观 产品名称 顶尖间距
mm		 回转直径
mm		 砂轮直径
mm		 砂轮宽度
mm		 砂轮表面速度
m/s
NTG-4SC 250 Φ150 400 25 120
NTG-CM28125 1,250 Φ279 350
100 		60 120
60
NTG-CMS3563 630 Φ350 350
130
100
80 		50 120[160]
80
72
60
PX3560 600 Φ350 350
130 		60 120
80

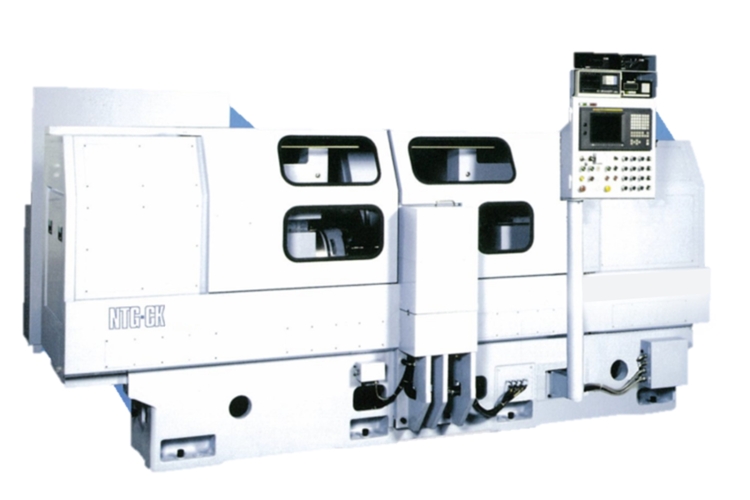

■ 曲轴连杆颈磨床

产品外观 产品名称 顶尖间距
mm		 回转直径
mm		 砂轮直径
mm		 砂轮宽度
mm		 砂轮表面速度
m/s
NTG-CKS2 3570 （双砂轮） 700/1,000 Φ350 550 40 120
NTG-CK45125 1,250 Φ450 1,065 100 60

■ 无心磨床

产品外观 产品名称 工件直径范围
mm		 最大磨削宽度
mm		 砂轮外径
mm		 砂轮宽度
mm		 导轮外圆
mm
CLG-1V Φ1.5~Φ50 120 Φ610 125 Φ355
CLG-3BN Φ1.5~Φ120 300 Φ610 305 Φ330
CLG-5BN Φ1.5~Φ120 500 Φ610 510 Φ355
CLG-5BL Φ1.5~Φ150 500 Φ610 510 Φ430

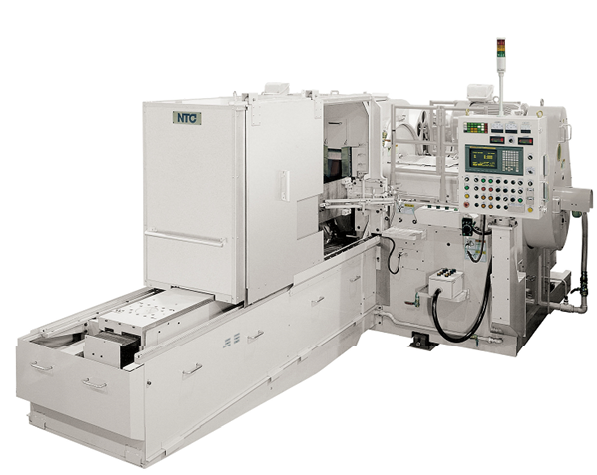

■ 双端面磨床系列

产品外观 产品名称 工件直径范围
mm		 最大磨削宽度
mm		 砂轮外径
mm		 砂轮宽度
mm		 进给辊子直径
mm
DSG-3H Φ50 25 Φ305 50 Φ140
DSG-5H Φ130 55 Φ585 65 Φ150
DSG-7H Φ250 75 Φ760 80 Φ150
DSG-10H Φ400 100 Φ1,065 50 Φ150

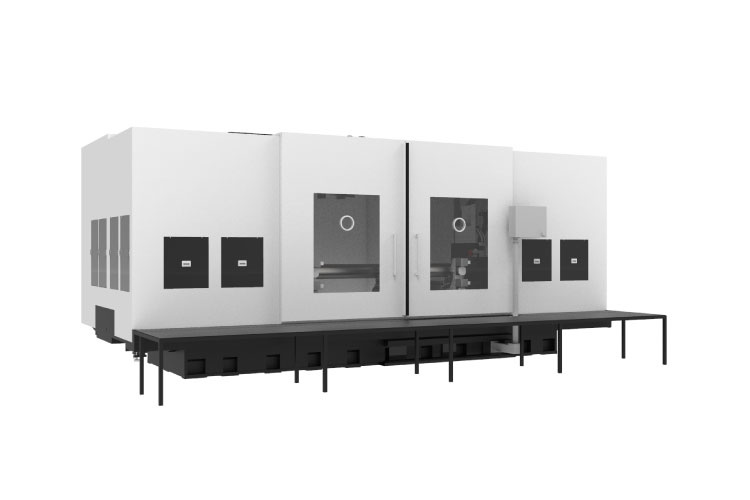

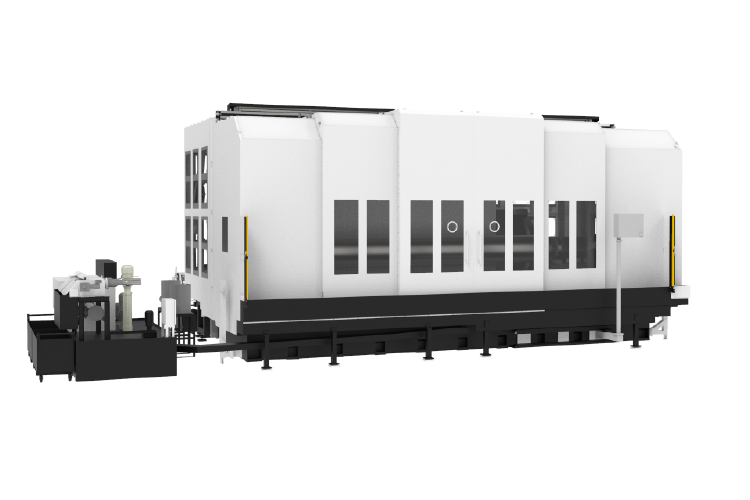

■ 大型轮廓磨床

产品外观 产品名称 最大工件长度
mm		 摆动
mm		 砂轮直径
mm		 砂轮宽度
mm		 砂轮表面速度
m/s
NTG-CKS2 50320
(2头) 		3,200 Φ500 Φ950 100 80
NTG-CKS1 90600
(1头) 		6,000 Φ900 Φ1,500 180 30
