曲轴和凸轮轴测量仪

​
​

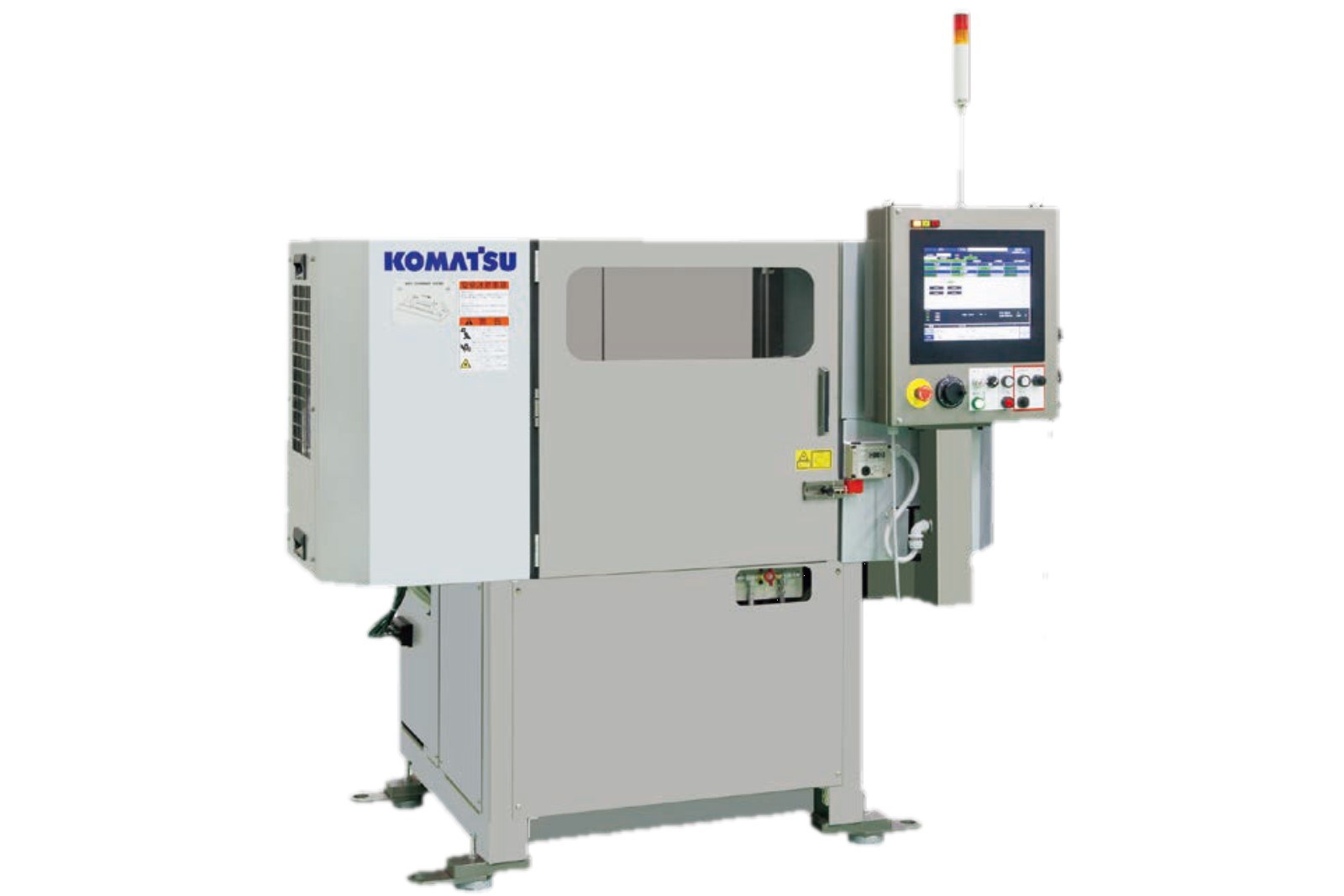

DD系列平衡测量机通过测量毛坯状态下的曲轴，计算动平衡中心，从而确定对动平衡影响最大的中心孔的最佳加工位置。 这一设备采用与传统平衡测量机完全不同的设计理念，为曲轴加工生产线带来了革新。

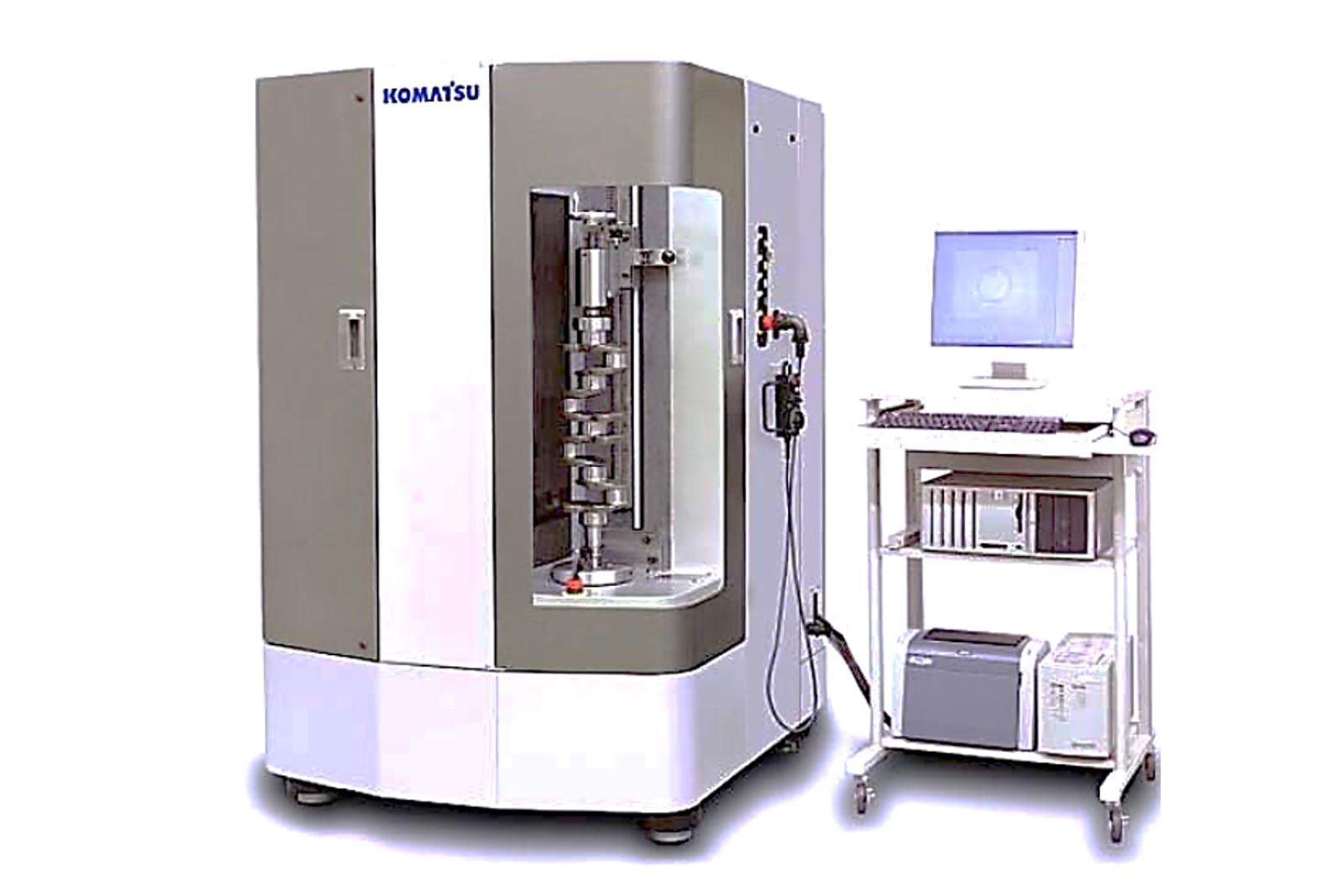

GDBV-2系列测量机可在同一台测量机上实现曲轴和凸轮轴的精度测量。 通过简单的程序更改，即可适应多种工件的测量需求，显著提升效率、降低成本。

小松 NTC 技术

实现高生产率的关键在于易于实现高精度测量的自动化和灵活性，我们在动力总成生产线积累的灵活性技术被充分融入其中。

汽车行业加工生产线

凭借丰富的曲轴加工生产线交付经验，我们能够为客户提供最适合稳定测量的卡盘方案。

满足生产线的高速处理要求

能够适应曲轴生产线节拍的高精度、高速激光测量及数据输出处理系统

测量、识别和处理

配重块激光测量方式是小松NTC的创新性技术，基于该技术的测量机，可以有效提升良品率。

产品系列

曲轴平衡测量机

曲轴和凸轮轴精密测量机

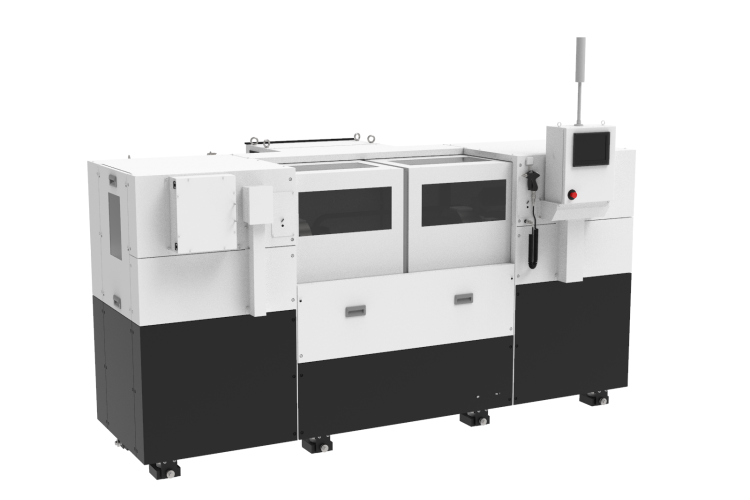

■ 曲轴平衡测量机

产品外观 产品名称 最大工件长度
mm		 工件最大摆动量
mm		 最大工件质量
kg		 测量行程（径向）
mm		 测量行程（纵向）
mm		 设备尺寸 (宽x长x高)
mm		 设备重量
kg
DD200 630 200 30 1,800 x 1,150 x 1,600 1,200
DD300 1,300 300 200 3,600 x 2,000 x 1,800 3,300

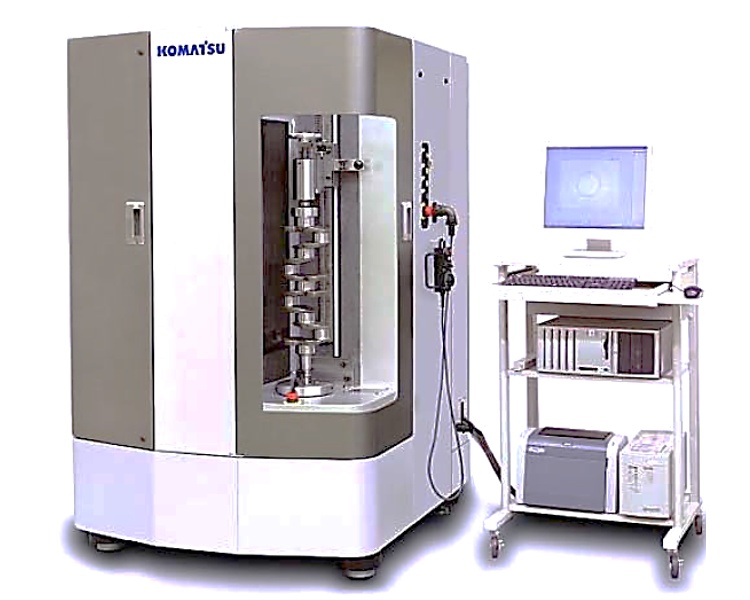

■ 曲轴和凸轮轴精密测量机

产品外观 产品名称 最大工件长度
mm		 工件最大摆动量
mm		 最大工件质量
kg		 测量行程（径向）
mm		 测量行程（纵向）
mm		 设备尺寸 (宽x长x高)
mm		 设备重量
kg
GDB080V-2 750 290 100 200 800 1,160 x 1,000 x 1,810 1,900
GDB120V-2 1,250 290 200 200 1,300 1,160 x 1,000 x 2,070 2,000
GDB200V-2 2,000 390 400 250 2,100 1,300 x 1,500 x 3,270 7,300
