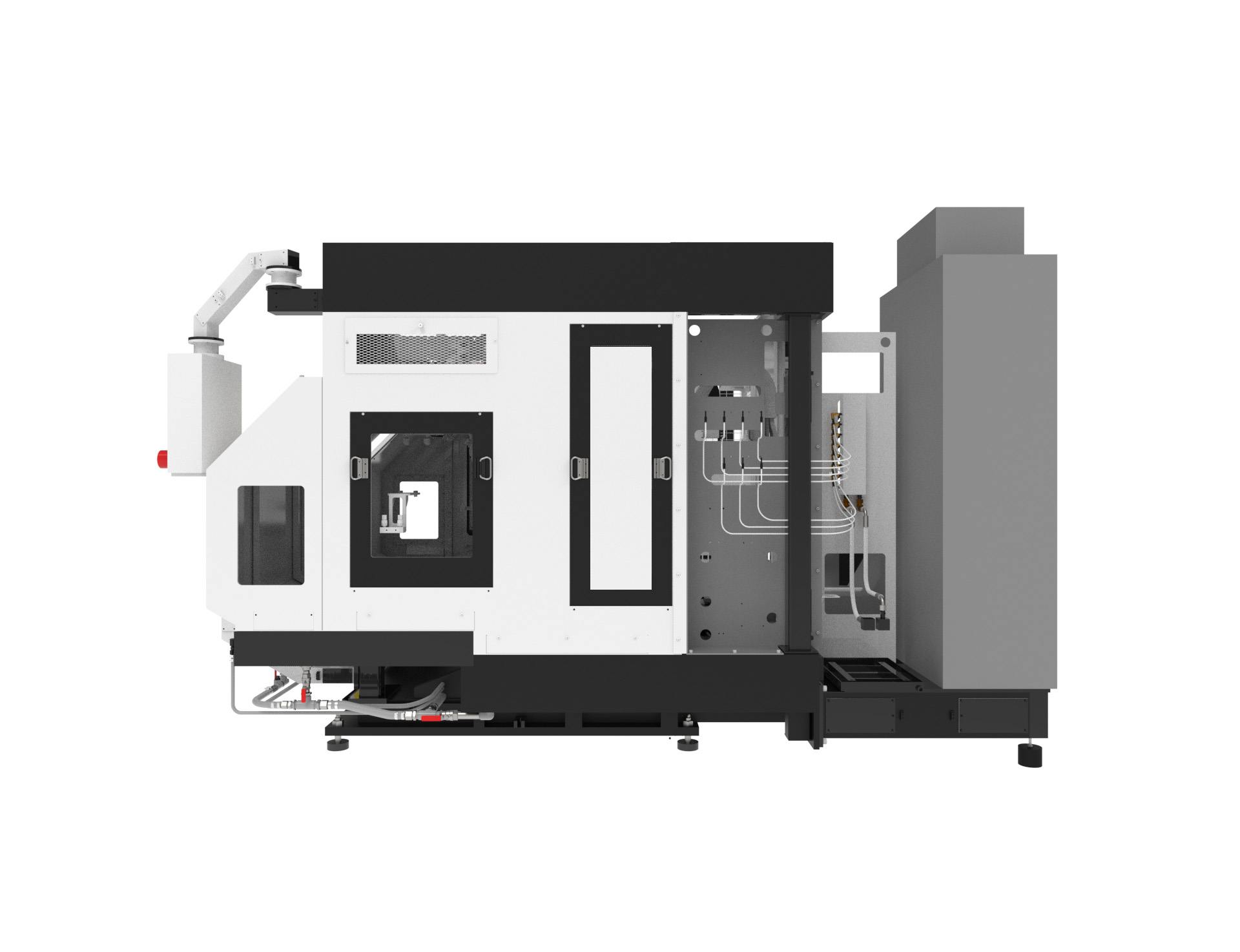

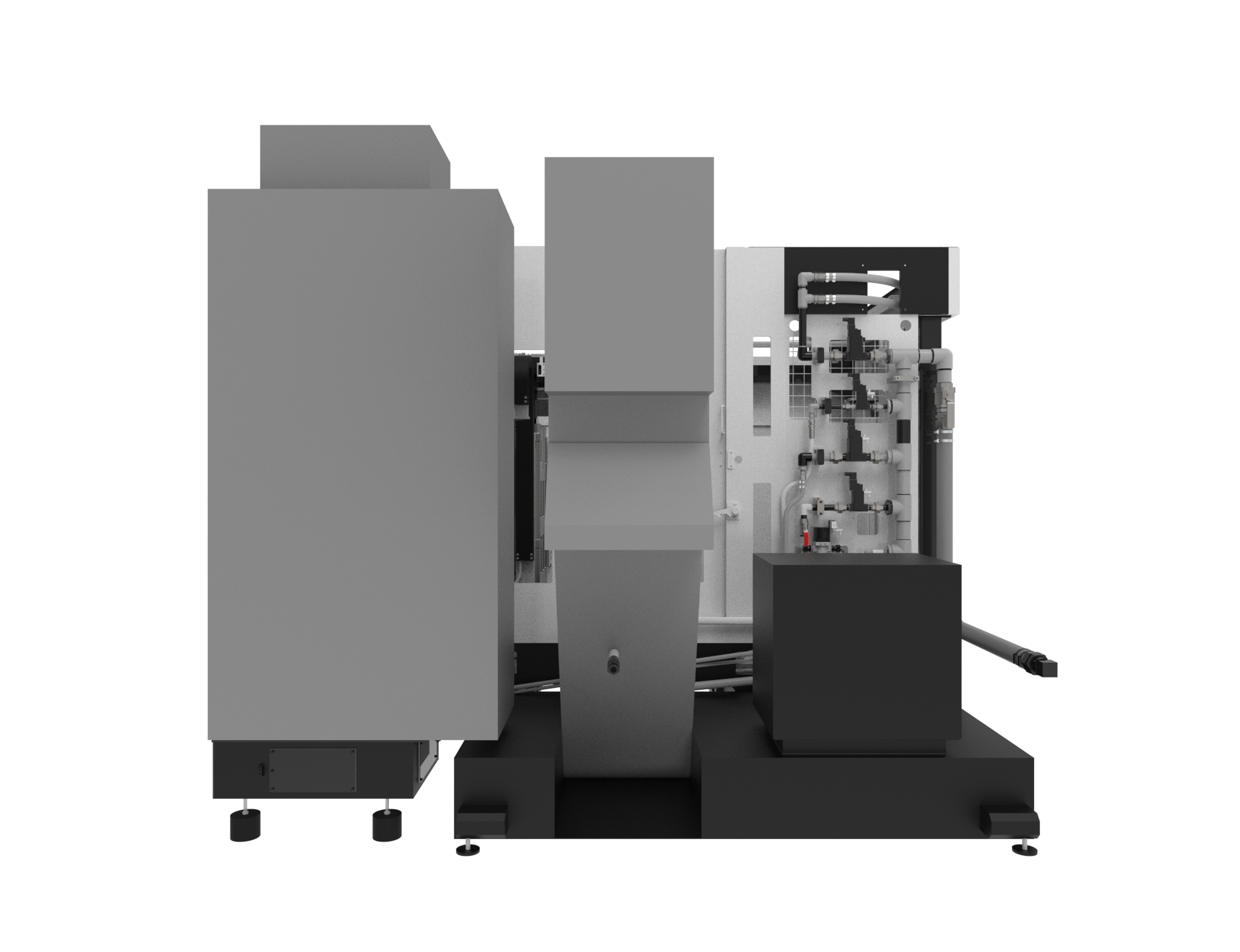

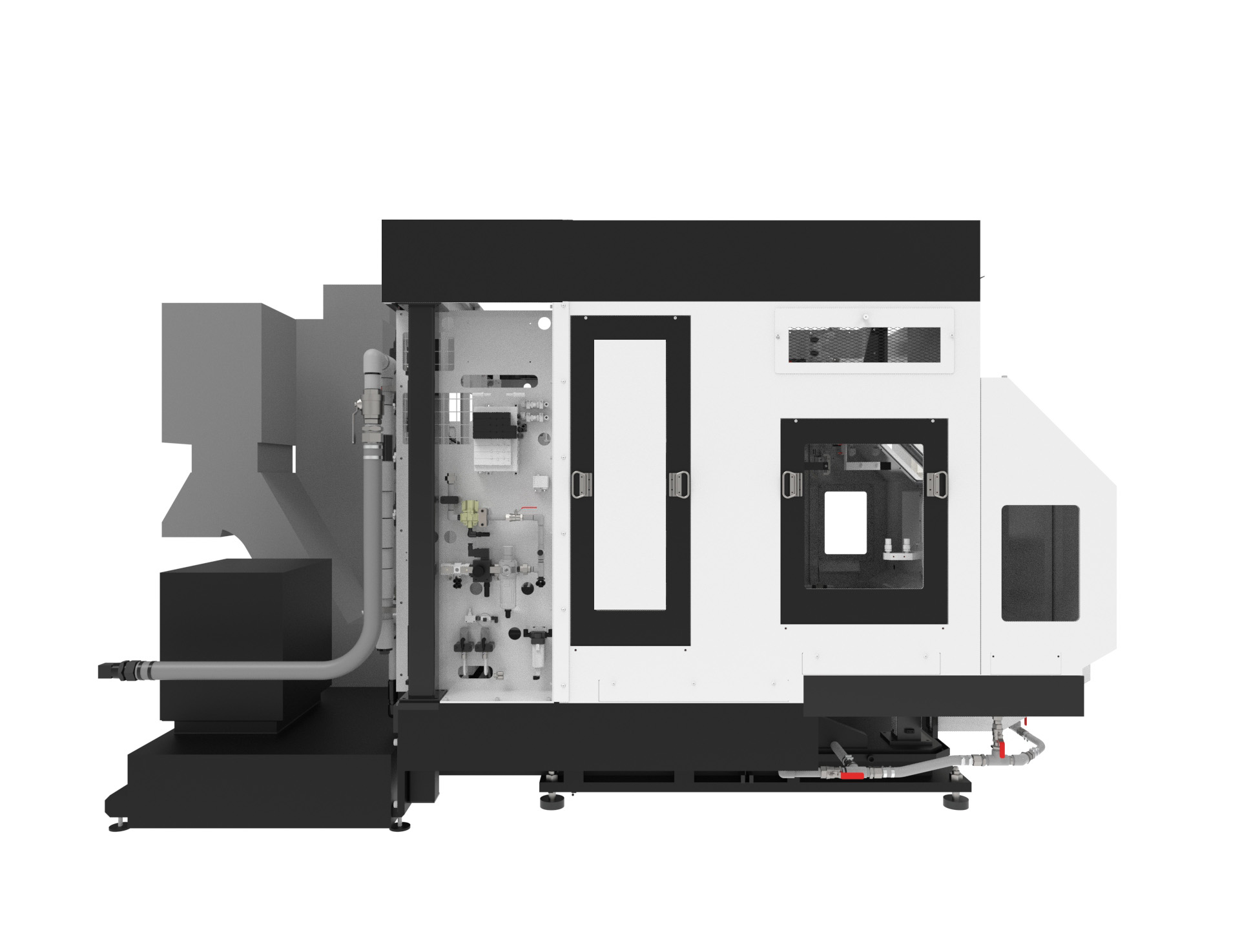

長尺アルミ横形加工機　N3Q特型1軸加工機

> 製品一覧



車載用バンパーおよびルーフレール加工向けに専用設計された横形長尺アルミ加工機

長尺アルミ加工に特化


  • 長尺アルミワーク加工に特化した横形マシン。X軸ロングストロークとチルト＆インデックステーブル内臓サブベッドで高さを抑え、段取り性向上と工程集約を可能とした専用設計マシンです。





主な特徴・仕様

長尺ワーク専用のチルト＆インデックステーブル

  • チルト角度360度にインデックス機能も搭載されたテーブルにより、ワークの上面から裏面および角度付き部位も加工可能。多品種生産をサポートします。


横形による高効率切粉直下回収

  • 主軸スピンドル横形姿勢とチルトテーブルおよび切粉直下回収構造は、切粉の回収効率を高め、手扱いを減らし長時間自動運転をサポートします。

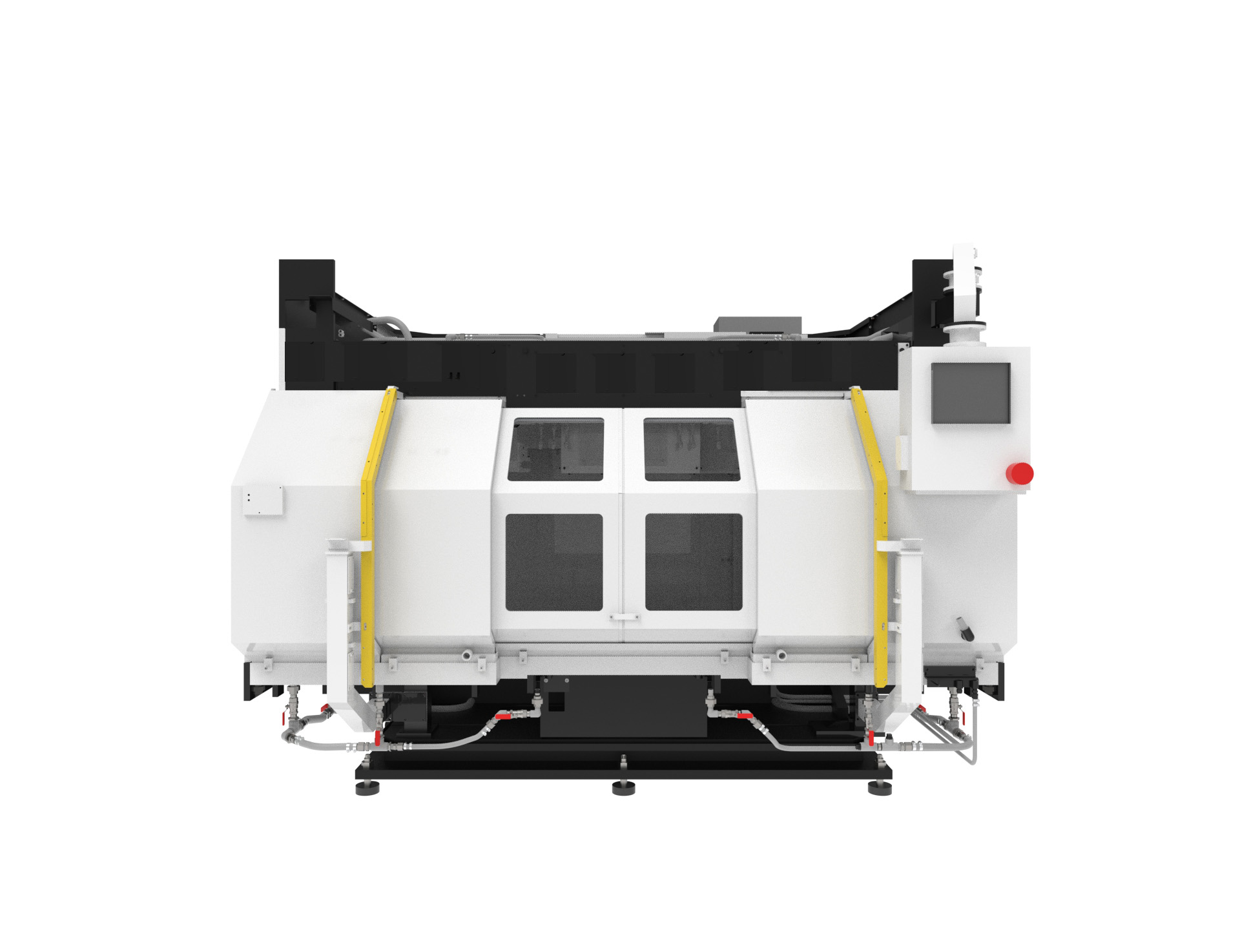

ライン対応を考慮した正面扉天井一体タイプ

  • ラインの搬送形態がロボットでもガントリーでも対応できる様、正面扉は天井一体型のワイドオープン仕様で、幅広い搬送方式に対応。

取付具設計製作・ライン提案

  • 弊社では加工物に応じた取付治具の設計製作および加工品質確認、ライン搬送装置のご提案も可能です。合わせてバリ取りや洗浄工程等を含めた一括提案も対応可能です。
機械仕様項目 単位 標準仕様値
ストローク X/Y/Z mm 1,650 / 410 / 400
主軸テーパ型式 Type HSK-A40
主軸ユニット数 Unit 1
主軸回転数 min-1 12,000
ツール本数 本 16
工具最大長/最大径 mm Φ50/250
制御装置 Maker FANUC
