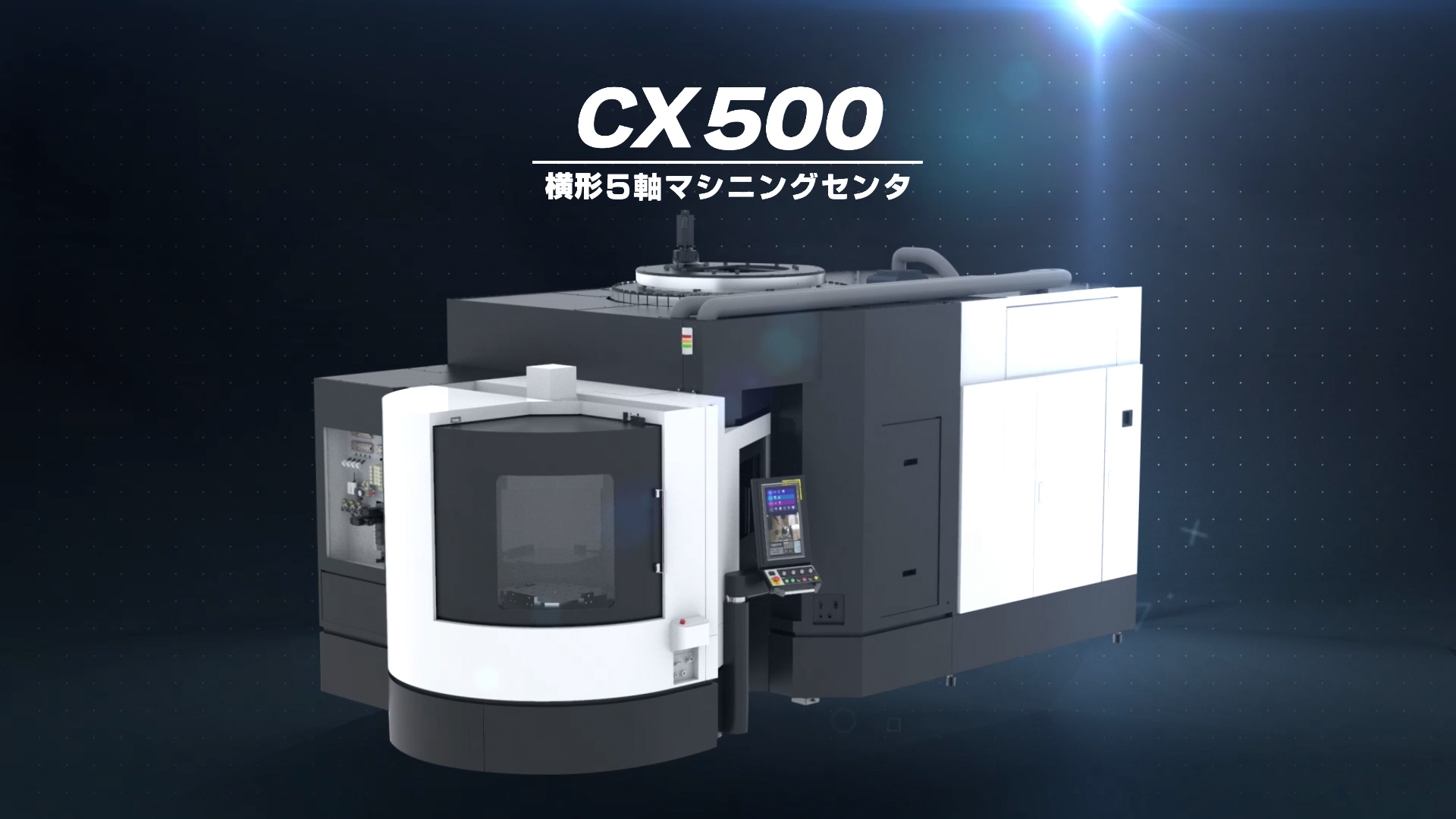

横形5軸マシニングセンタ CX500

高効率横形5軸マシニングセンタ

すべてを高効率に

  • 5軸機に必要な、空間精度、切粉処理性、オペレータへの配慮を1つのマシンにまとめています。各スムーズさが高効率を生み出します。また単体機へのシステムアップはもちろん、ライン化対応も可能な横形5軸マシニングセンタです。

主な特徴・仕様

オーバーヘッド加工姿勢が切粉排出を向上

  • テーブルが逆さ姿勢になる事で、削った切粉が、障害物なく、直下のトラフへと収まります。合わせて加工物や治具への切粉の堆積を減らし、故障率低下と加工室内清掃の手扱いを減らします。

片持ちテーブル構造で段取性向上

  • オペレータ側にテールストックが無く、心出し確認を含む確認性と操作性を向上させます。またA軸が旋回するたびに切粉は幅広い角度から落下し、切粉が治具上に堆積しづらい構造です。治具用油圧ポートもオプションで用意しています。

空間精度補正で信頼性を高め作業効率向上

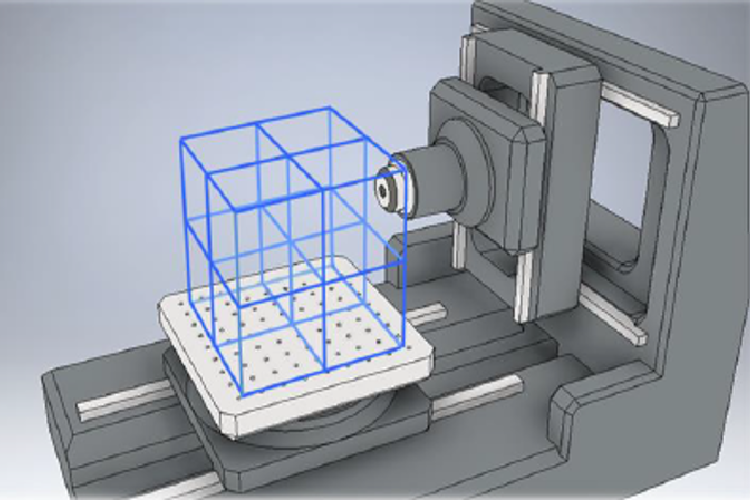

  • 位置決め補正は通常のXYZ軸の1直線上だけでなく、空間補正を特別なソフトで数値化し入力されています。この事で、CAMから出力したプログラムをすぐに利用しやすく安心と段取性が向上します。

ユーザーフレンドリー

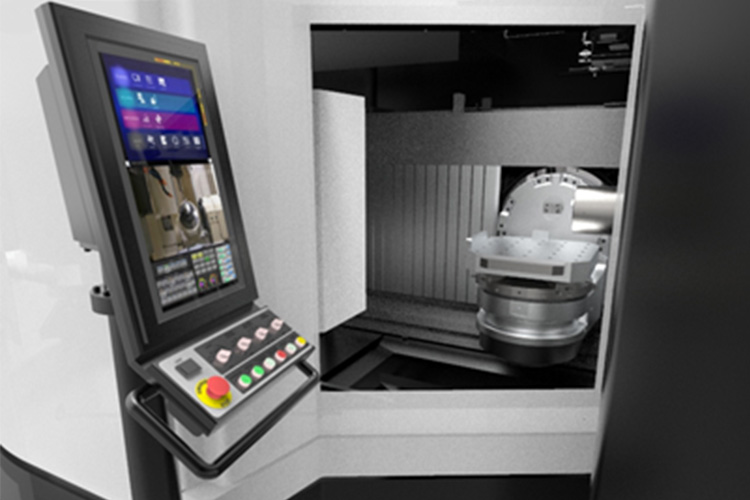

  • フロアからパレット上面までの高さは1,120mmに抑え、踏み台レスが可能な高さで作業安全性が高まります。2面パレットの段取側の扉開口幅も1,250mmと広く上部扇状に開放されます。主操作盤も確認し易い位置で操作効率を高まります。
機械仕様項目 単位 標準仕様値
パレット mm 500×500 (2面旋回式 上面:M16タップ)
ストローク XYZ mm 800 / 800 / 900
主軸テーパ型式 Type HSK-A63
主軸回転数 min-1 100~20,000
主軸モータ Kw 出力(10分 / 連続) 37 / 26
早送り速度 m/min 60
工具収納本数 60
工具最大長/最大径 mm 400 / Φ250
制御装置 Type FANUC 31i-B PLUSシリーズ
マシンサイズ mm W2,985×D6,175×H3,280
機械質量 Kg 18,000

動画でご紹介

製品特徴紹介

CX500の特徴を動画でご紹介します。

同時5軸加工動画

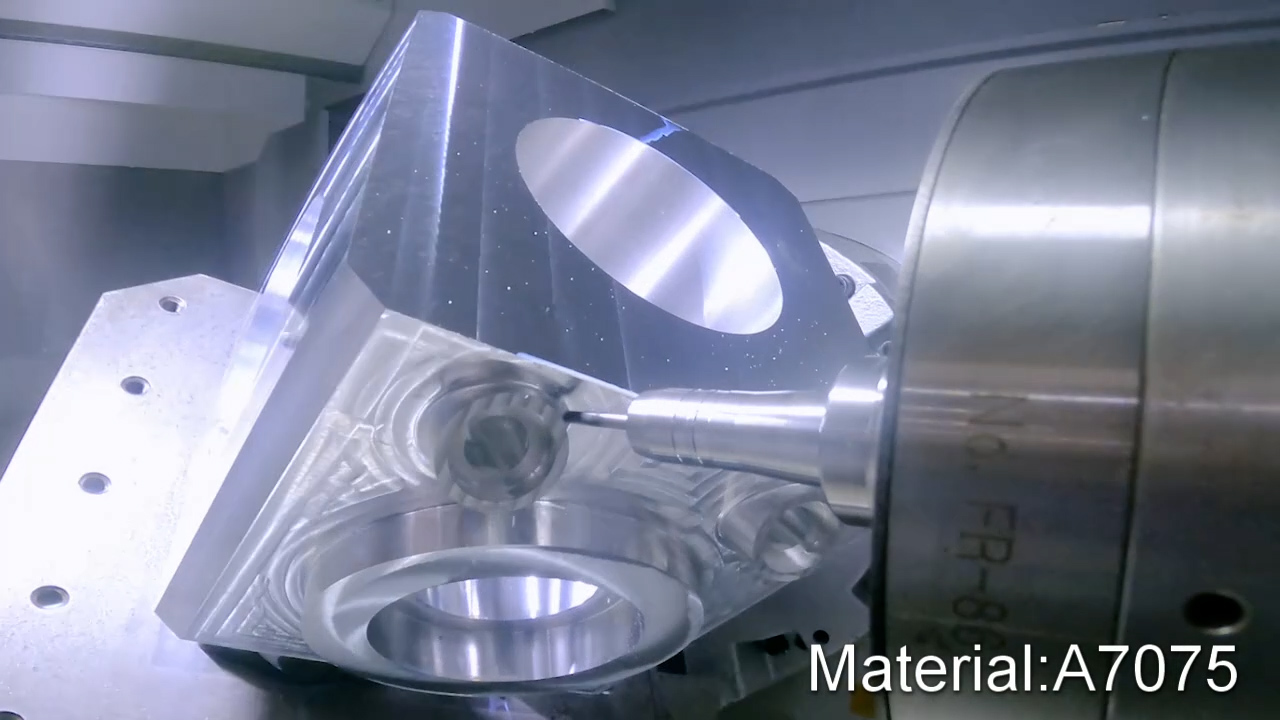

モデル:真空チャンバー
材質:A7075

同時5軸加工動画

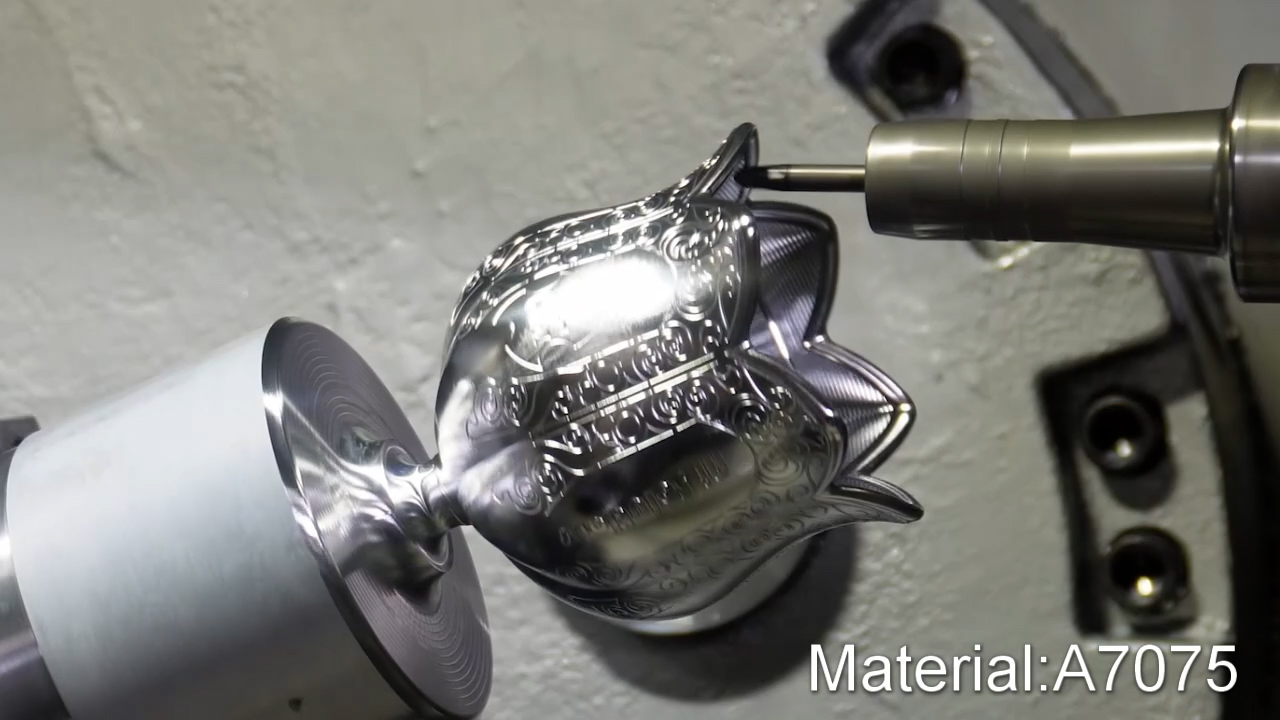

モデル:グラス(チューリップ)
材質:A7075


付加機能・推薦プラン

KOMTASは、設備自らが情報を発信することで設備状態の見える化を行うIoTツールです。
NCの各種情報や、任意のアナログセンサなどの工作機械が持つ詳細なデータを人が判別できる情報へ変換します。
情報を監視‧管理することで、機械トラブルの原因調査や予知保全をサポートします。

> Komtasの詳細はこちら
