マシニングセンタ

1961年(昭和36年)に自動ツール交換が可能なターレット形マシニングセンタ「TAB-5」を発表し、以降汎用性の高いマシニングセンタを次々に発売。自動車業界のパワートレイン部品量産加工向けには、あらゆる要求にマッチするライン指向型マシニングセンタをトランスファーマシン、FMSラインに組み込み24時間生産に貢献してまいりました。量産ラインで培われたDNAは脈々と各マシンに受け継がれています。


コマツNTCの要素技術

コマツNTCは自動車産業におけるパレートレイン部品生産のためのフルオートメーションラインを多数納入してまいりました。そこで培われた数多くのアイディアは形にされ各要素技術を高次元に引き上げています。

耐久性と品質安定構造

24時間稼働において安定した品質と精度を保つ構造と耐久性

自動化ライン対応

自動治具交換、自動ツール交換等、人の動きを最少限にする構造と制御

ユーザーフレンドリー

ユーザに優しく非加工時間を最少に導く機器配置、サイズ、操作性

製品ラインナップ

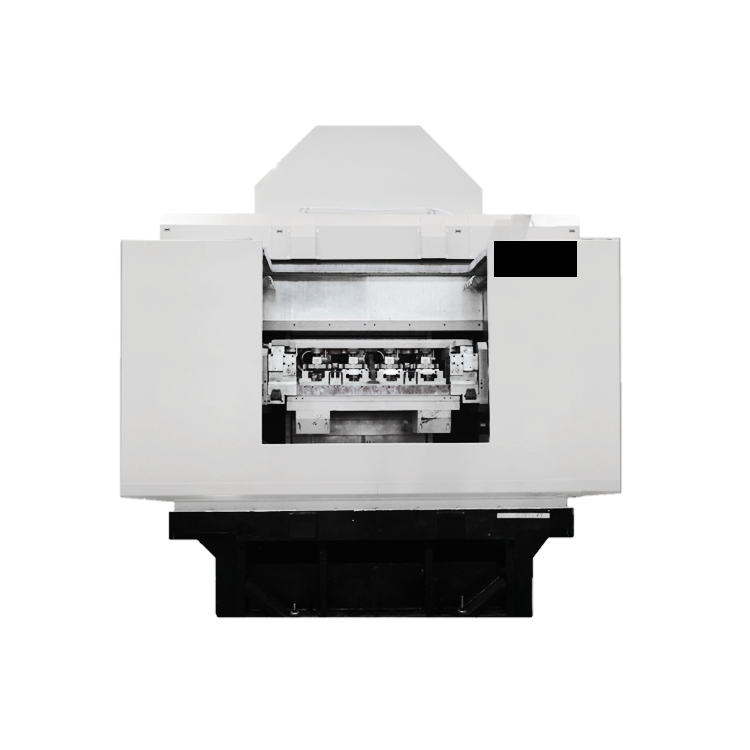

立形マシニングセンタ

左右対称構造と駆動部を加工室外とするライン指向型立形マシニングセンタ

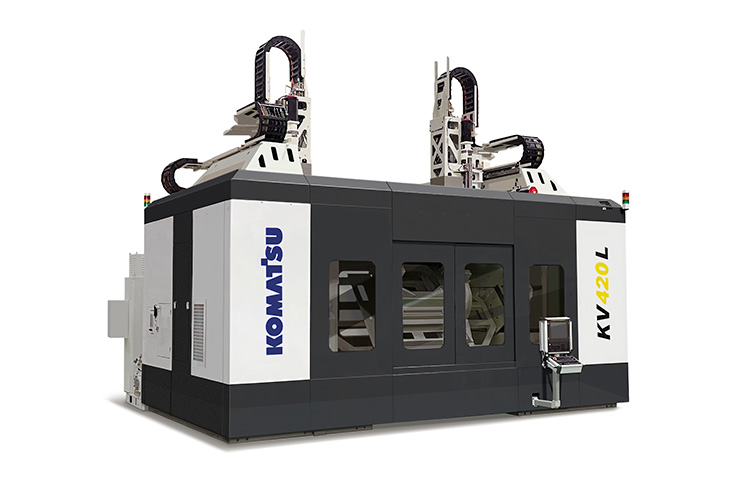

横形5軸マシニングセンタ

切屑処理性が高いオーバーヘッド加工構造と空間精度補正を搭載した高効率横形5軸マシニングセンタ

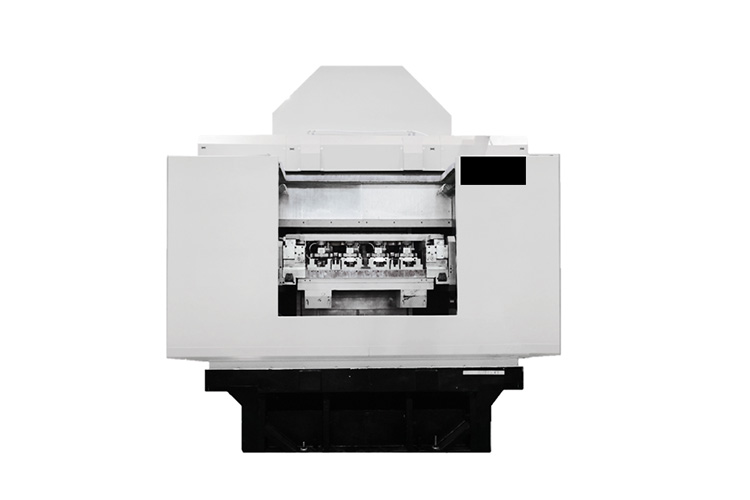

横形マシニングセンタ

ライン仕様を柔軟に対応できる高信頼性横形マシニングセンタ

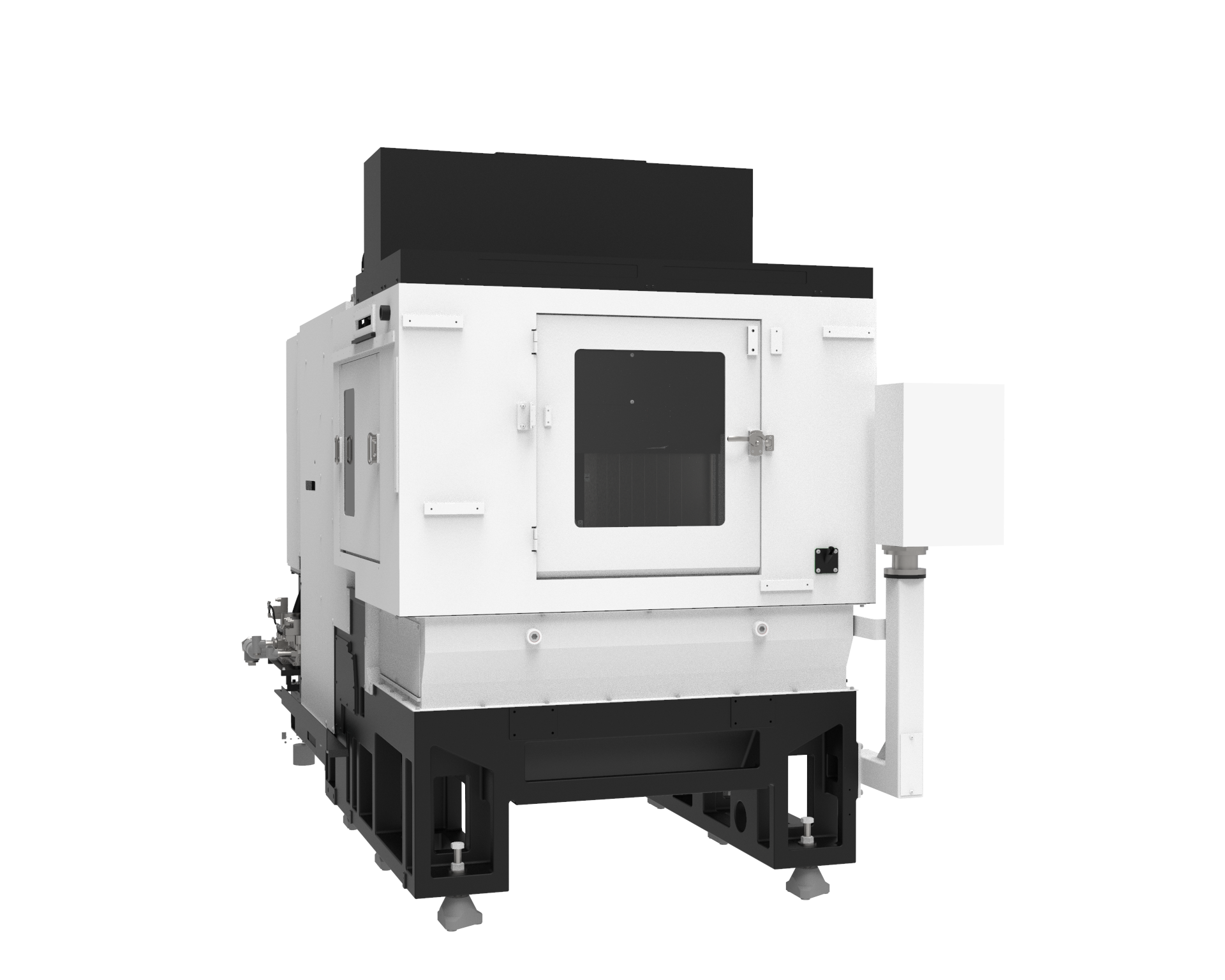

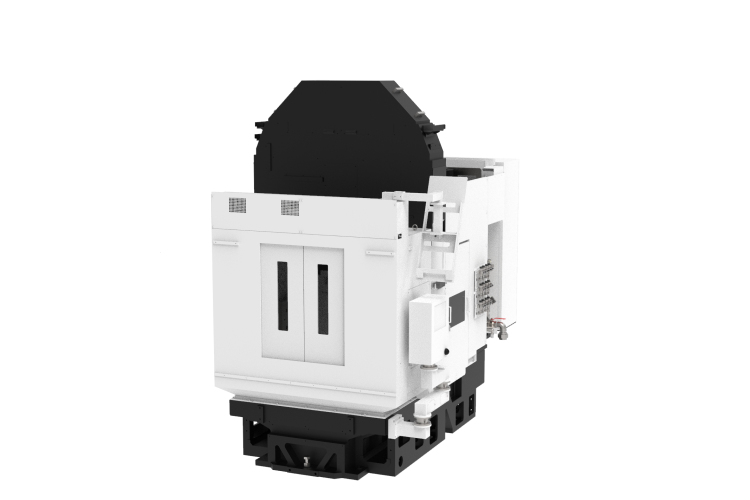

■ 立形マシニングセンタ

製品外観 製品名 ストロークX/Y/Z
mm
主軸テーパ型式
代表Type
主軸最高回転数
min-1
収納歩数
(標準)本
機械質量
Kg
500 / 500 / 400 BT30 12,000 25 8,100
600 / 450 / 450 BT40 12,000 32 9,000

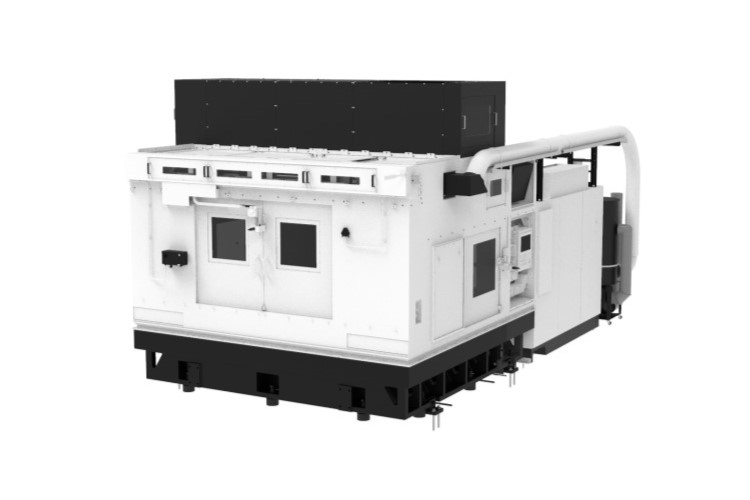

■ 横形5軸マシニングセンタ

製品外観 製品名 ストロークX/Y/Z
mm
主軸テーパ型式
代表Type
主軸最高回転数
min-1
収納歩数
(標準)本
機械質量
Kg
800 / 800 / 900 HSK-A63 20,000 60 18,000

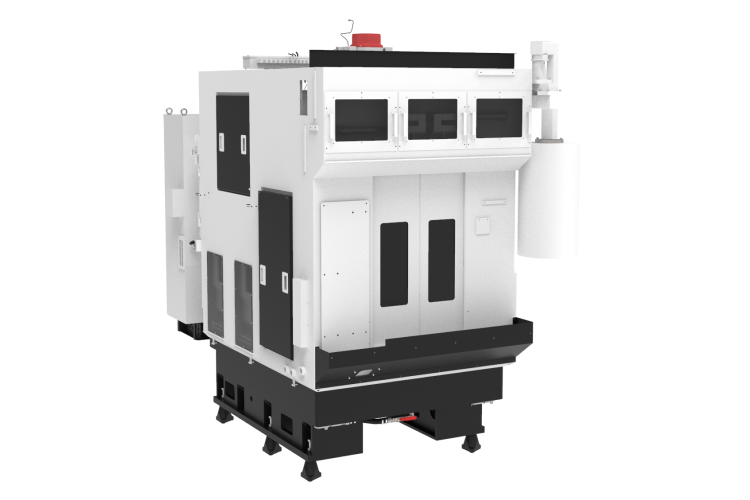

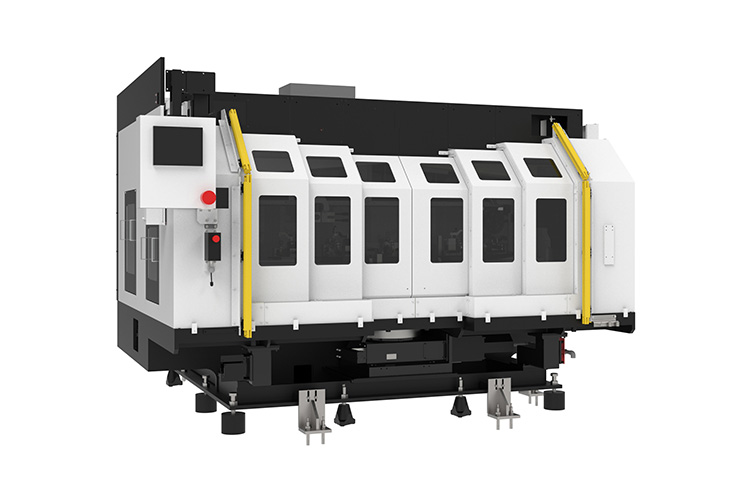

■ 横形マシニングセンタ

製品外観 製品名 ストロークX/Y/Z
mm
主軸テーパ型式
代表Type
主軸最高回転数
min-1
収納歩数
(標準)本
機械質量
Kg
400 / 300 / 300 BT30 12,000 16 2,400
1,650 / 410 / 400 HSK-A40 12,000 16 18,000
500 / 200 / 400 HSK-A63 8,000 20 6,500
500 / 500 / 400 HSK-A63 12,000 20 12,500
500 / 500 / 500 HSK-A63 12,000 20 9,400
660 / 660 / 850 KM6350 12,000 60 12,000
800 / 600 / 900 HSK-A63 12,000 39 23,000
800 / 600 / 900 HSK-A100 10,000 29 23,500
1,500 / 800 / 900 HSK-A100 6,000 64 43,000
