曲轴加工机

​
​

1971年，我司的高效曲轴加工专机GPM完成研发并推向市场。1983年，公司开始生产可进行重型切屑的工件固定式内铣机床，将新理念付诸现实，设备刚性与生产效率均有了质的飞跃，并不断发展以满足时代的需求。

小松 NTC 技术

我们没有对传统的施工方法进行改进，而是不断挑战自我，即使我们没有任何技术经验。这就是每项技术的结合点，也是进一步提高标准的地方。

内铣加工方式

内铣加工时工件不旋转，采用该方式设备刚性好，可承受高负荷切削

国内市场占有率第一

GPM 系列在国内销镜市场占有率第一，其设计可缩短换刀等非加工时间，并提高生产效率。

系统集成

通过小松 NTC 制造的天平测量机，镜子，磨床，加工中心和传送设备等曲柄全套设备， 可实现最佳控制。

产品范围

内铣

外铣

车拉床

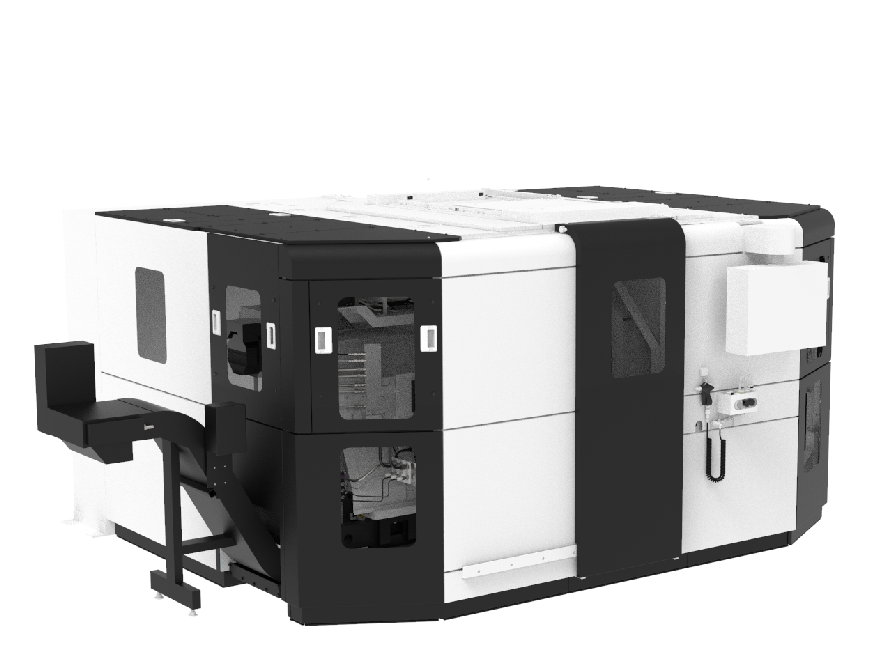

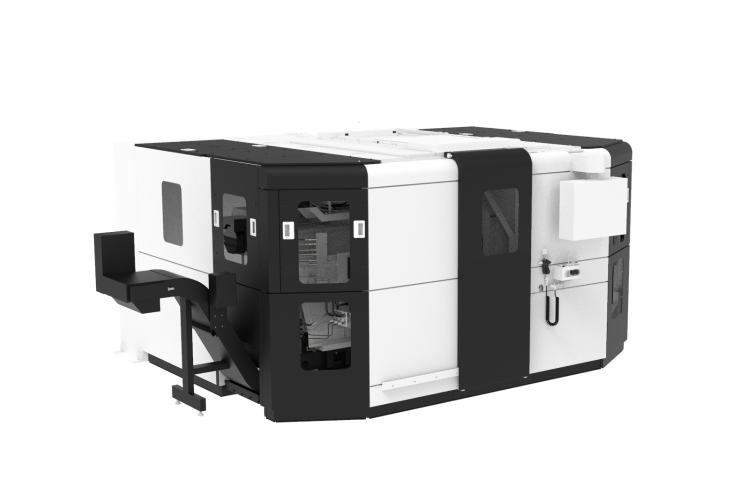

■ 内铣

产品外观 产品名称 最大工件长度
mm		 工件最大回转直径
mm		 最大加工能力 (E-d/2)
mm		 目标工件
位移		 主轴数量 刀具孔直径
mm		 机床尺寸（宽 x 深 x 高）
mm		 机器重量
kg
GPM150 450 145 25 ～1.5L 1 Φ152 2,200 x 2,200 x 1,500 6,000
GPM170 600 180 25 ～3.5L 2 Φ190 4,000 x 3,420 x 2,050 17,000
GPM190 750 190 35 ～5.5L 2 Φ210 4,300 x 3,520 x 2,150 20,500
GPM240 950 / 1,300 240 35 ～12L 2 Φ250 6,400 x 4,000 x 2,550 33,000
GPM320 1,500 320 45 ～32L 2 Φ330 6,800 x 4,680 x 3,050 60,000

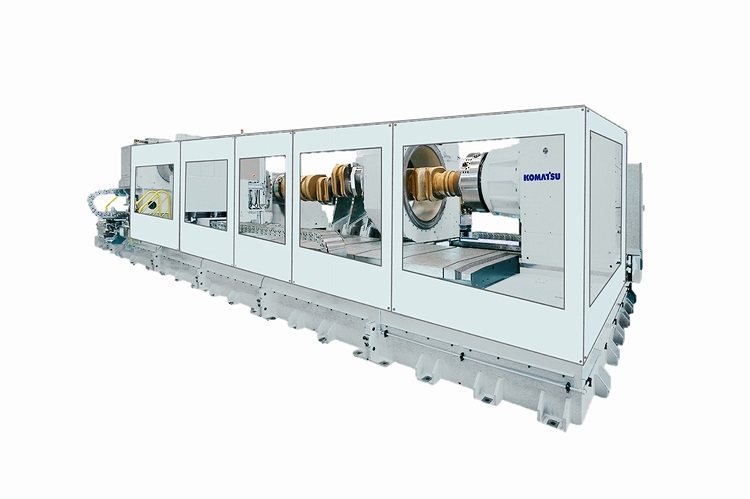

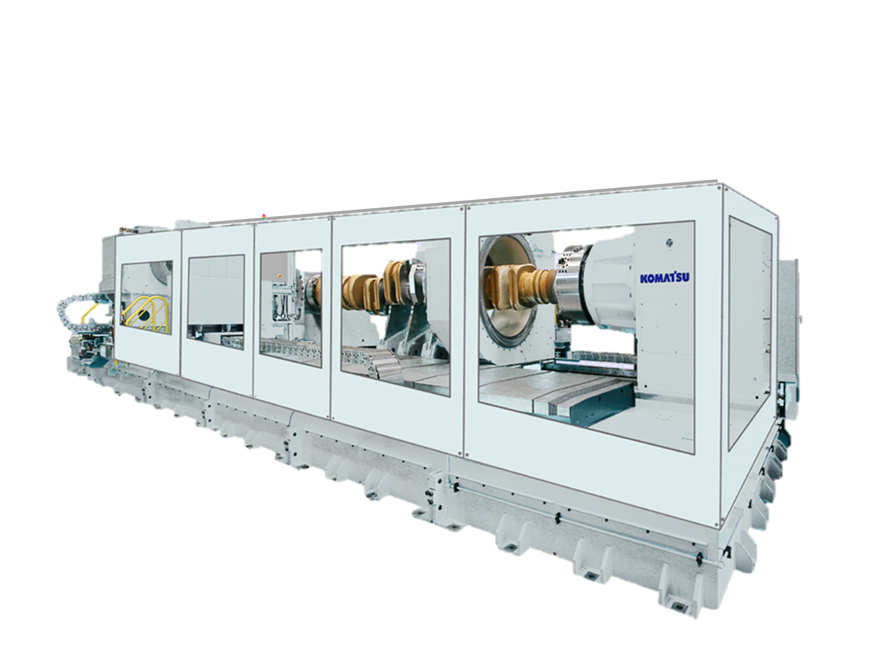

■ 外铣

产品外观 产品名称 最大工件长度
mm		 工件最大回转直径
mm		 最大加工能力 (E-d/2)
mm		 目标工件
位移		 主轴数量 刀具孔直径
mm		 机床尺寸（宽 x 深 x 高）
mm		 机器重量
kg
GPM1100 2,600 / 4,000 440 / 512 50 / 65 ～100L 1 Φ1,150 9,400 x 5,415 x 2,900 59,000
GPM1600 6,000 / 8,000 960 100 ～1,000L 1 Φ1,600 15,250 x 9,000 x 3,350 160,000
GPM2000 13,000 1,600 180 ～3,500L 1 Φ2,000 22,000 x 7,460 x 4,000 270,000

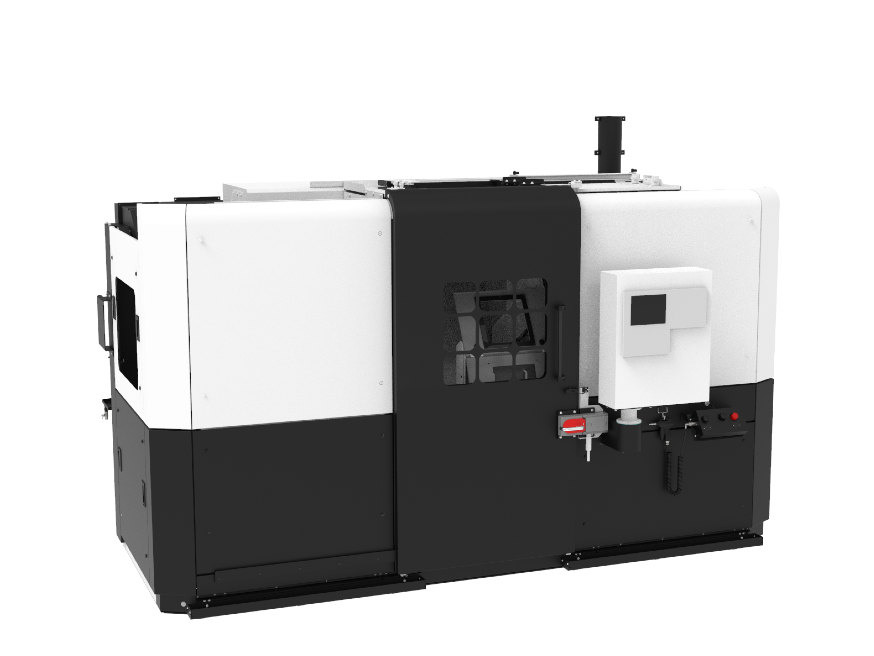

■ 车拉床

产品外观 产品名称 最大工件长度
mm		 工件最大回转直径
mm		 最大加工能力 (E-d/2)
mm		 目标工件
位移		 主轴数量 刀具孔直径
mm		 机床尺寸（宽 x 深 x 高）
mm		 机器重量
kg
GPR250 600 250 Φ20 2 Φ625 3,800 x 2,960 x 2,175 10,000
GPR300 700 300 Φ30 2 Φ700 4,800 x 3,000 x 3,000 20,000
