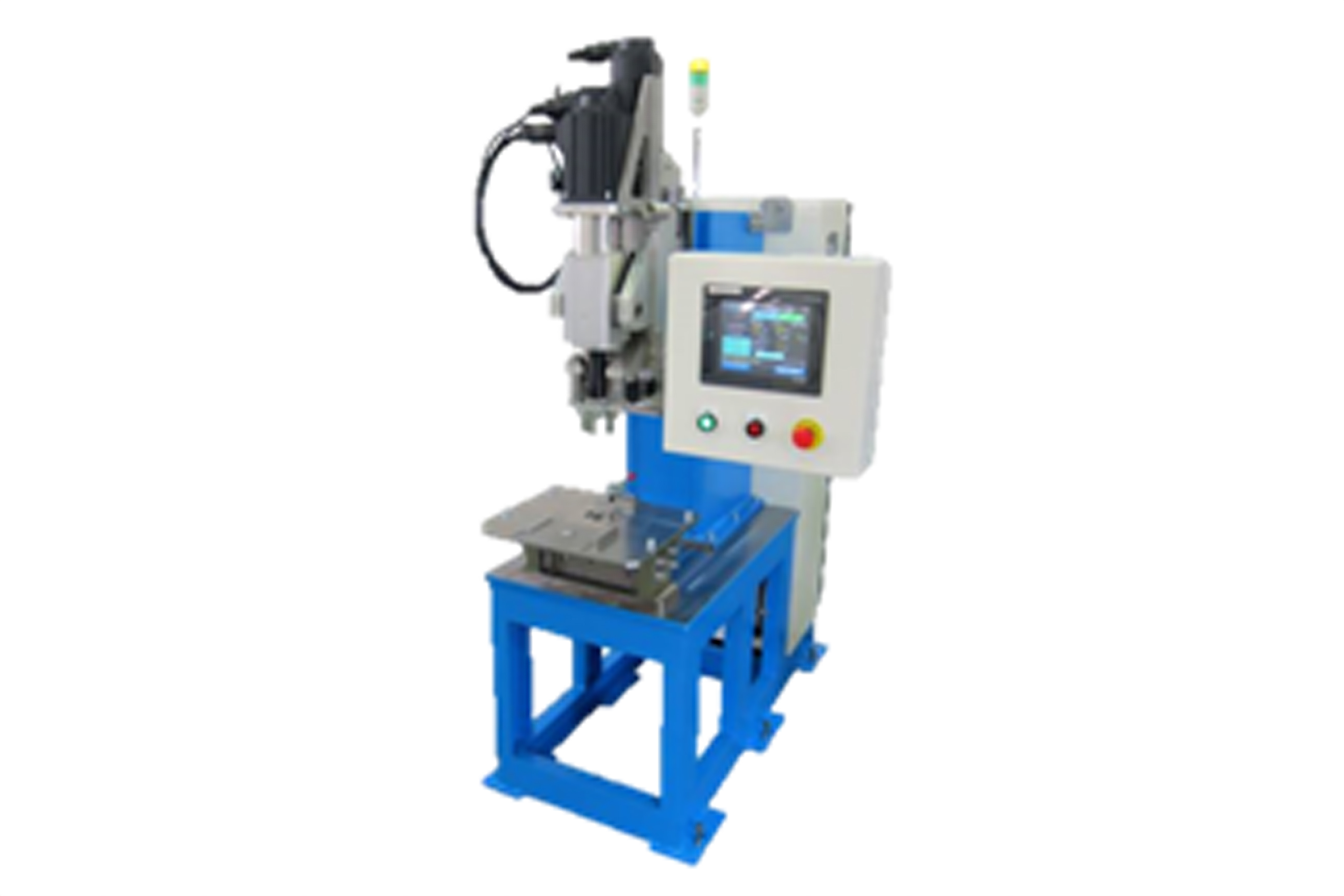

搅拌摩擦焊（FSW）装置 固定式摆头结构-FSW

通过摆动焊接工具实现大面积焊接

主要特点和配置

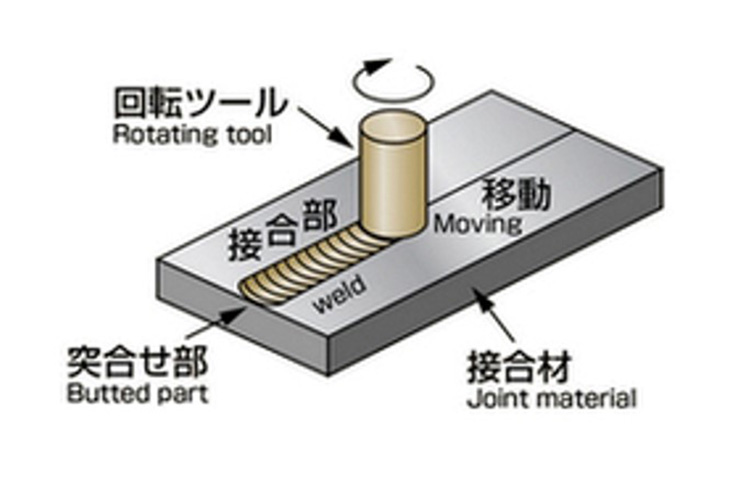

焊接动作

  • 通过旋转被称为"搅拌工具"的圆柱状器械，将其以特定深度压入待焊材料，并沿接合轨迹移动该旋转工具，从而实现材料连接。

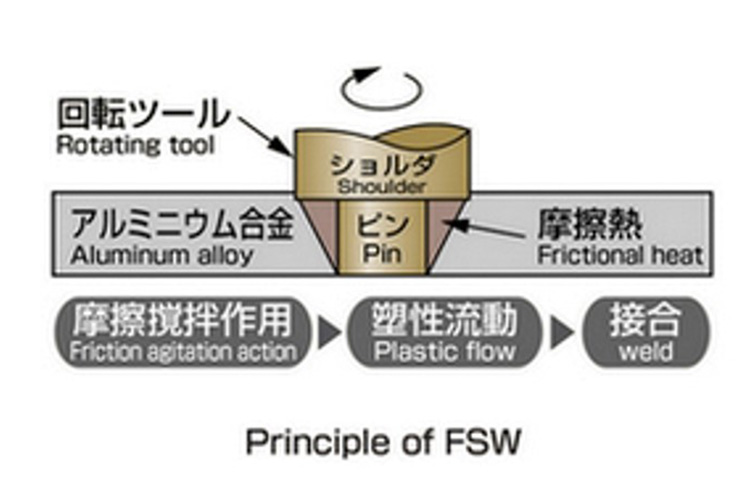

原理

  • 搅拌工具周边材料因工具与工件间产生的摩擦热及变形热而升温，使被焊材料软化。软化材料经工具旋转作用产生塑性流动，最终在工具后方形成固态连接。

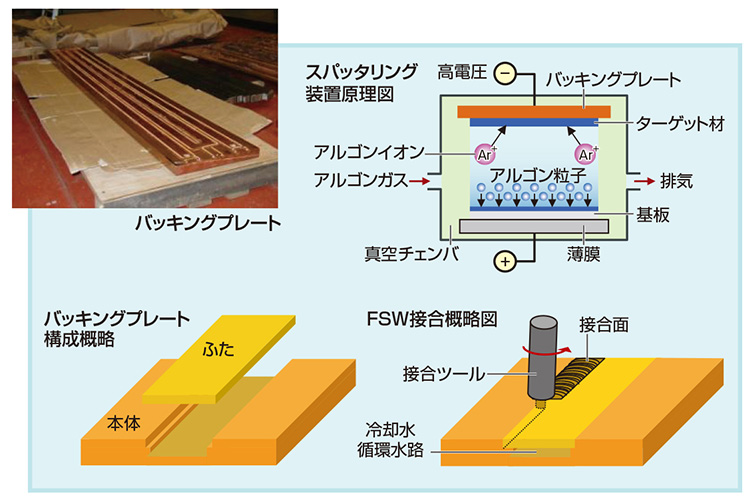

铜合金背衬板

  • 凭借其接合过程中温升较低的特性，不仅有效解决了热影响区控制的技术难题，同时无需依赖产生高真空的腔室设备，可在常规环境下实现制造。

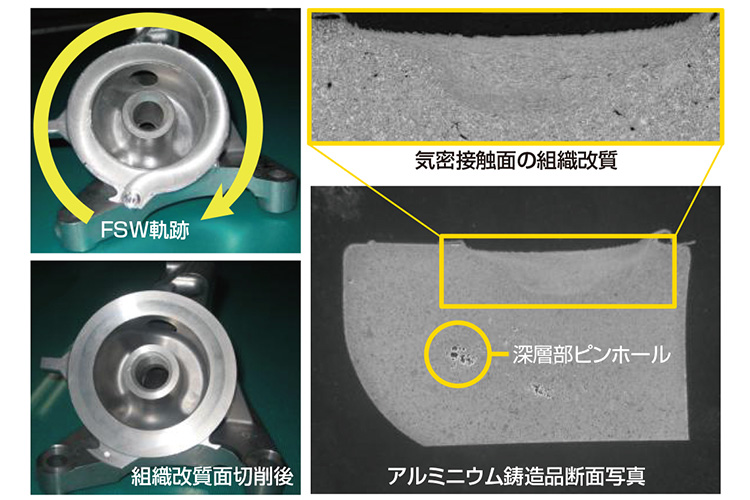

铝合金铸件组织改性

  • 通过对目标区域实施摩擦搅拌处理，不仅能生成无针孔缺陷的致密断面组织，还可通过细化晶粒实现材料组织的均质化转变。
　　
设备配置规格 単位 标准配置
主轴最高转速 min-1 3,000
最大工件尺寸 mm 宽：500×长：300
最大上下推力 kN 25
水平加工力 kN

FSW案例
