柔性功能可提高单位面积的生产率并节省人力

主轴 FMC

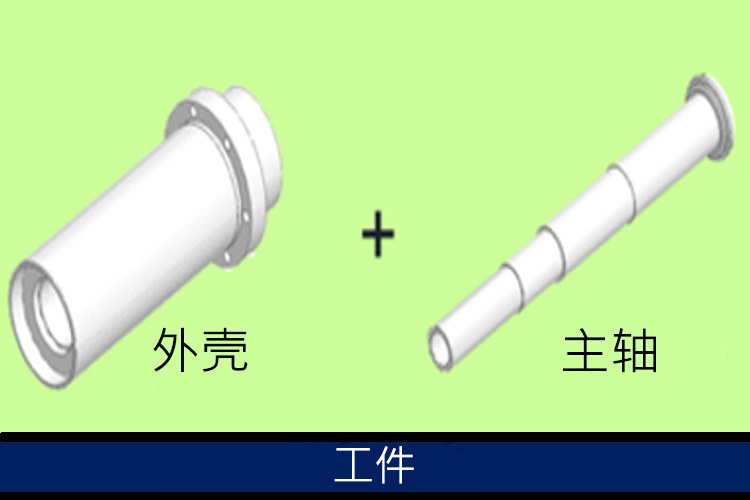

  • 我们构建了高效加工系统，用来对应多种NTC机型的主轴和外壳的加工。集约式设备我们采用了大隈的MULTUS U5000 多功能复合机床。 我们设计和制造的存储装置无需换型，进一步提升了多功能复合机床的能力。 该集成系统合理优化了面积，人力，工作效率和加工时间。 (请观看视频）。


主要特长

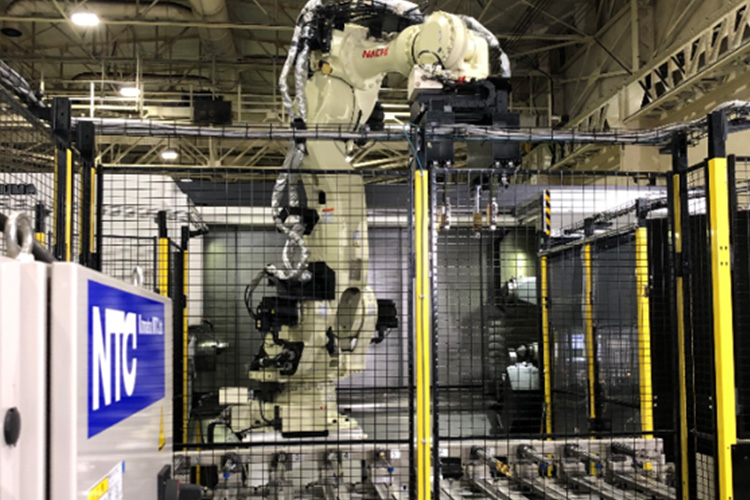

关节式机器人

  • 采用柔性关节机器人用于搬运不同类型的工件。 机床上无法收纳的长刀具也可以存放在储存装置内，由机器人进行搬运和装夹。

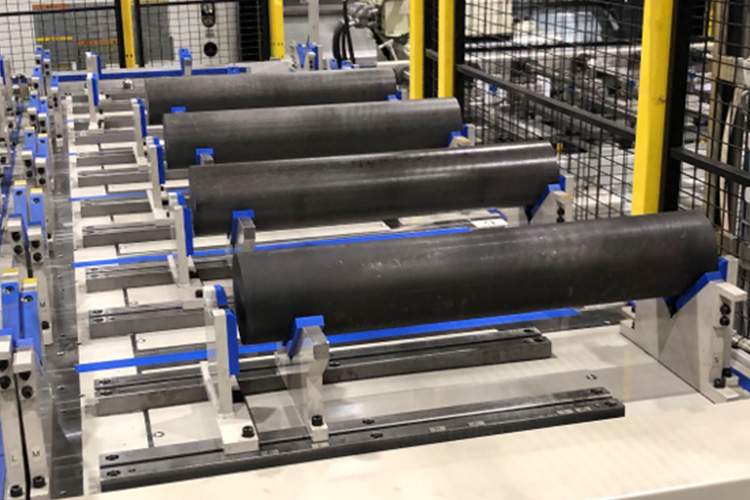

多功能存储系统

  • 适用于主轴，外壳和异型工件的柔性多功能储料器。

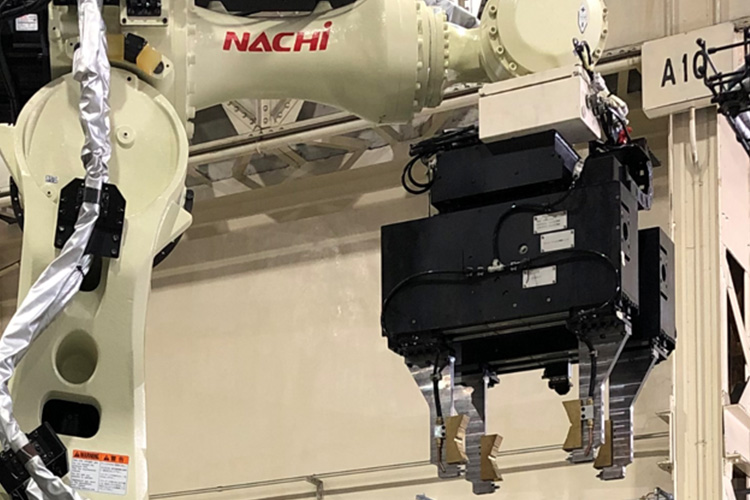

自动工件测量系统

  • 通过实测，可有效避免因工件类型切换而发生撞机。 机器人夹爪部配备激光传感器，对工件的长度和直径进行检测。 同时优化工件夹持位置。

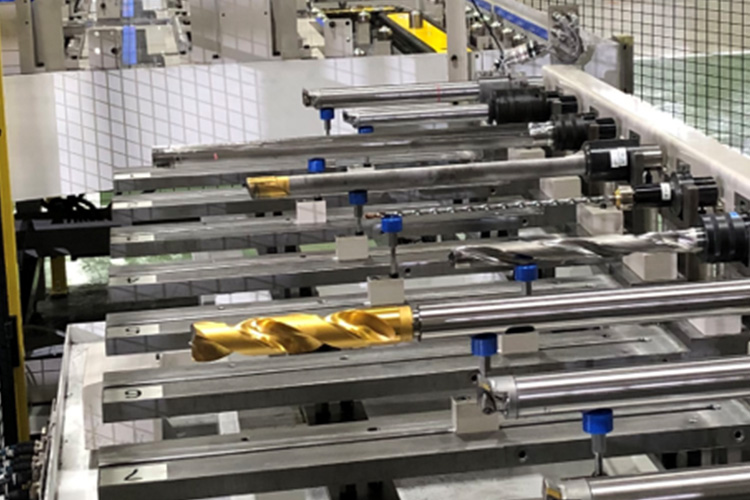

长刀具用多工位储料器

  • 复合加工机上无法收纳的长刀具，可存放在储料器中。 机床运行中也可以进行刀具更换，加上高效的作业，一台复合加工机可完成全部加工任务。

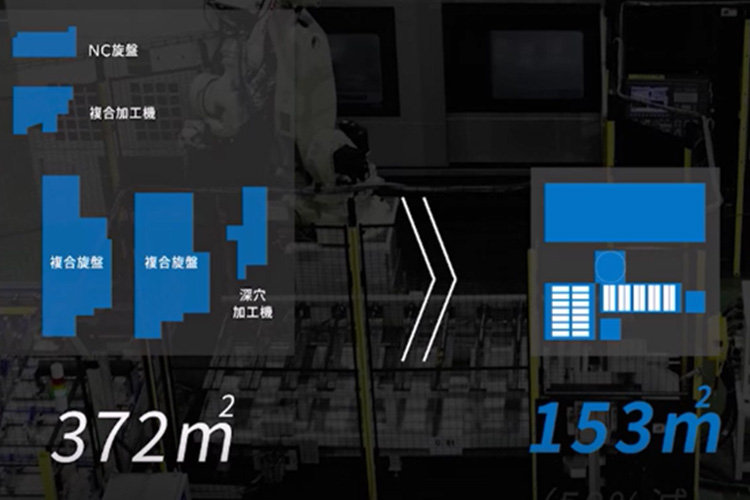

将五个工序合并为一台多功能复合机床 + 储存器

  • 使用五台机床时，每台机床都需要配备熟练的操作员。而一台多功能复合机床仅需要一名操作员，同时活动范围缩小到三分之一，效率得到很大提升。

兼容多种工件的存储系统

  • 该储料器和机器人系统将柔性构想转变成现实，可以合理兼容形状各异的工件。操作人员只需设定当天的加工计划，工件和刀具，即可开始其他作业。
类别 单位 柔性存储系统＜小松 NTC＞+ MULTUS U5000＜大隈＞
工件类型 种 84 种（当前登录数量 最大可登录 99 种）
无人操作时间 小时 21 小时/天
工件类型切换 数量 无
工件长度 mm 320～782
工件直径 mm Φ45 - Φ270 (夹持 Φ230)
长刀具尺寸 mm 长度 = 400 ～ 850 / 直径 = 最大 Φ80
刀具重量 Kg 20

介绍视频

小松NTC&大隈主轴 FMC 自动化案例

NTC自主研发的柔性存储系统成功融合大隈 MULTUS U5000 多功能复合机床，效率提升一倍，占地空间减半，降低人力投入，助力智造升级！
（本视频仅提供日语版本，敬请谅解。）
