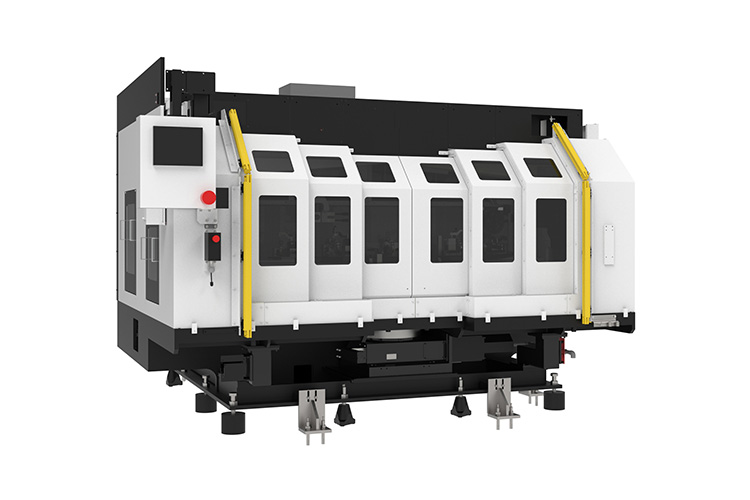

长行程铝材卧式加工中心 N3Q专用宽幅加工机

> 产品列表



专业加工车载保险杠与车顶行李架的卧式长行程铝材加工机

长尺寸铝材加工专用


  • 针对大型长尺寸铝材加工需求，我们推出了X轴宽幅机型系列。为高效处理左右对称结构的工件，我们提供双主轴配置。

主要功能和规格

长尺寸工件专用AB轴转台

  • 转台具备360度倾斜及分度功能，可对工件的顶面、背面及带角度的部位进行全方位加工，有力支持多品种生产需求。

卧式结构可实现切屑高效直接回收

  • 主轴采用卧式布局，结合倾斜工作台及切屑直落回收结构，大幅提升切屑回收效率，减少人工干预，为设备长时间自动运行提供了有力支持。

前门与顶部防护一体化设计便于生产线布局

  • 正面门采用与顶盖一体式的宽幅敞开设计，无论是机器人还是龙门式机械手均可对接，全面兼容多种搬运方式。

夹具设计制作与生产线方案

  • 我们可根据具体工件，提供夹具的设计制作、加工品质检测以及生产线输送装置的配套方案。同时还可提供包含去毛刺、清洗等工序在内的整线一体化解决方案。
　　　
设备规格项目 单位 标准配置
行程 X/Y/Z mm 1,350*×280×400　*左右X轴各自行程（单主轴时X＝2,200mm）
主轴锥度类型 Type HSK-A40
主轴数量 Unit 2（ 1 ）
轴转速 min-1 12,000
刀库容量 本 5把/主轴单元  共计10把（单主轴时为7把）
最大刀具直径/长度 mm Φ20/200
数控系统 Maker FANUC
