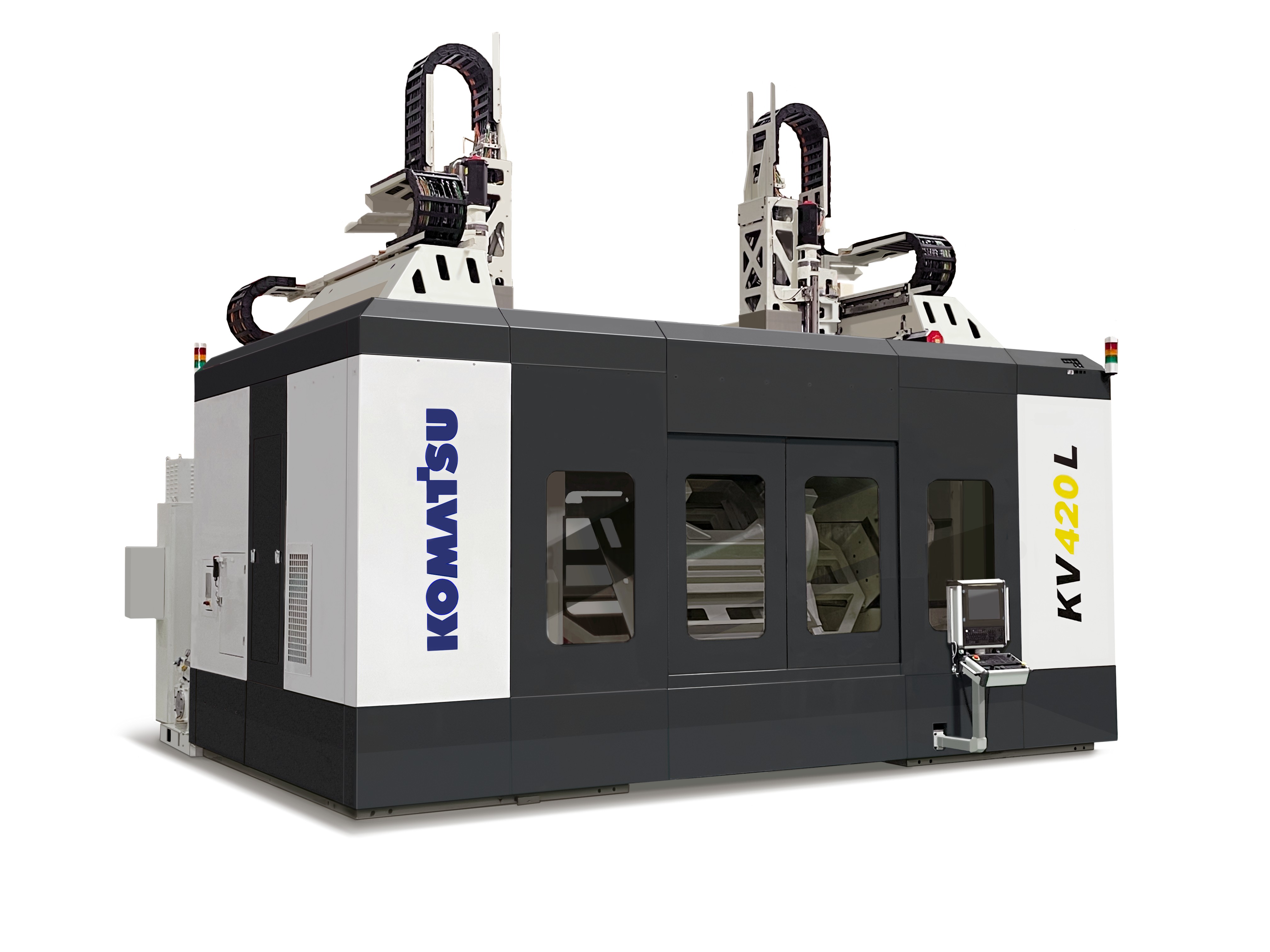

立式大型加工机　KV420L

> 产品列表



汽车平台迈向全新模块化时代 ～ 适用于大型一体化铸件的立式大型加工中心～

凭借双五轴摆头、一次装夹完成六面加工，卓越的单位面积生产效率

本设备集成了针对大型一体化铸件等超大型铝件的高效加工技术，可实现一次装夹完成六面加工。结合各轴高速进给与紧凑型设计，可显著提升单位面积生产效率。

主要功能和规格

搭载双五轴摆头

  • 为满足一次装夹完成多角度复合孔加工及左右两侧高效协同作业的需求，采用独立控制的左右主轴及五轴摆头，具备极高的加工灵活性。


移动式360°垂直翻转工作台

  • 工作台可360°垂直翻转，台面为网格状结构。该倾斜装置还自带Y轴平移功能，使得使用长刀具进行工件背面加工变得更为便捷。


高刚性＆高速进给

  • 所有移动轴均采用线性导轨和滚珠丝杠驱动，实现高刚性及高速运行。可选配光栅尺反馈系统，确保在整个加工区域内实现高精度加工。


卓越的单位面积生产效率

  • 通过将Y轴与垂直翻转机构的串联式布局等结构优化，同时实现设备的高速性能与紧凑化。节省空间的设计便于工厂安装布局，结合其高效加工能力，有效提升单位面积产出
设备规格项目 单位 标准配置
行程1,2/Y1,2/Z1,2 mm 1,710 / 1,210 / 1,000
主轴锥面型号 Type HSK-A63
主轴数量 个 2（五轴摆头配置）
主轴转速 min-1 12,000 （OP：20,000）
刀库容量 把 40把/组 ×2组 ＝80
控制系统 Type FANUC i系列
设备尺寸(宽/长/高) mm 6,800 / 5,500 / 5,800
