搅拌摩擦焊装置　2D-FSW

搅拌摩擦焊（FSW）装置 2D-FSW

用于平面材料的直线焊接与任意平面曲线焊接

主要功能和规格

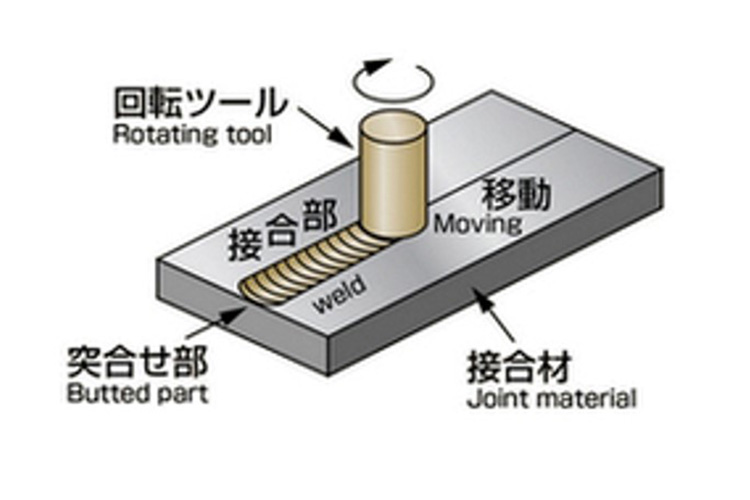

焊接动作

  • 通过旋转被称为"搅拌工具"的圆柱状器械，将其以特定深度压入待焊材料，并沿接合轨迹移动该旋转工具，从而实现材料连接。

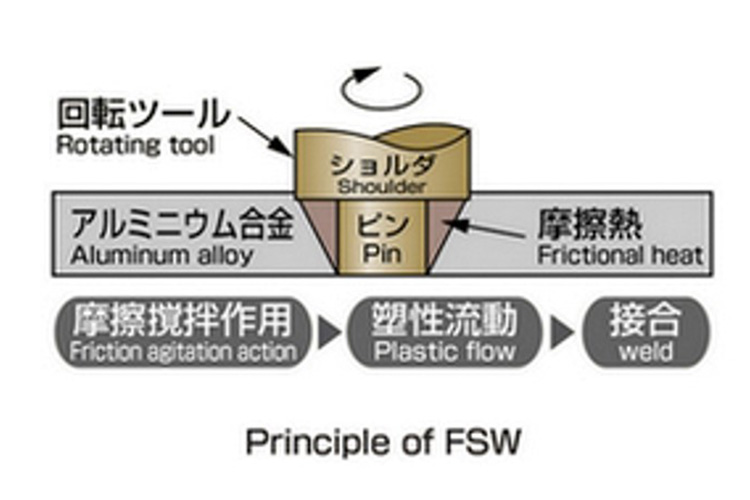

原理

  • 搅拌工具周边材料因工具与工件间产生的摩擦热及变形热而升温，使被焊材料软化。软化材料经工具旋转作用产生塑性流动，最终在工具后方形成固态连接。

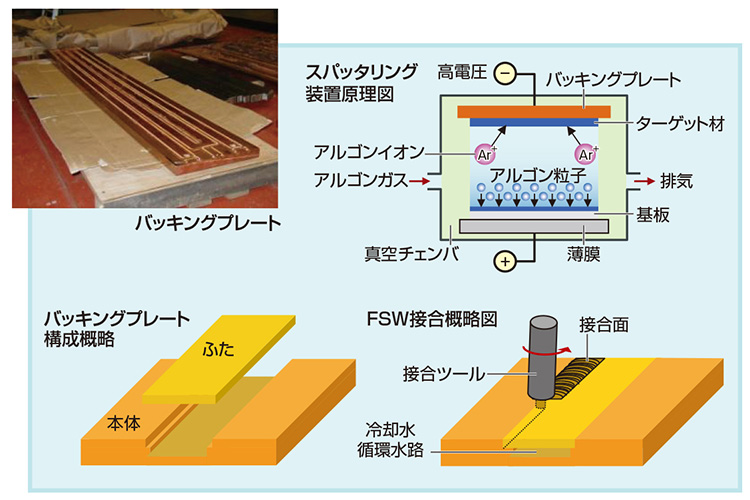

铜合金背衬板

  • 凭借其接合过程中温升较低的特性，不仅有效解决了热影响区控制的技术难题，同时无需依赖产生高真空的腔室设备，可在常规环境下实现制造。

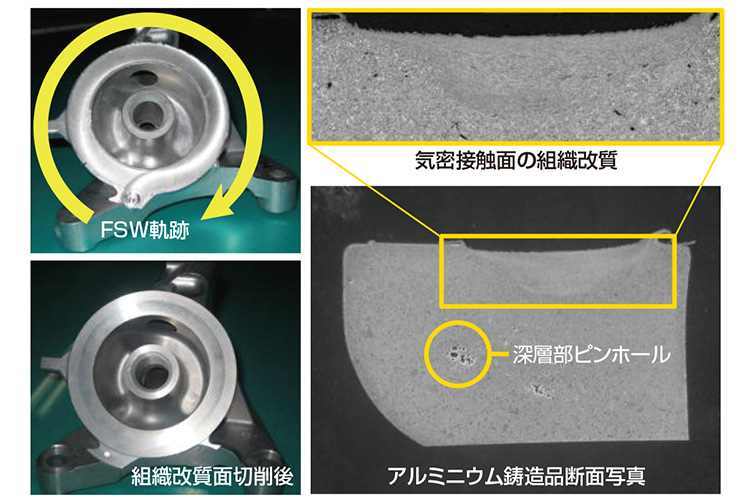

铝合金铸件组织改性

  • 通过对目标区域实施摩擦搅拌处理，不仅能生成无针孔缺陷的致密断面组织，还可通过细化晶粒实现材料组织的均质化转变。
设备配置规格 单位 标准配置
主轴最高转速 min-1 3,000
X・Y轴移动量 mm X轴：1.500×Y轴：600
最大上下推力 kN 20

FSW案例
